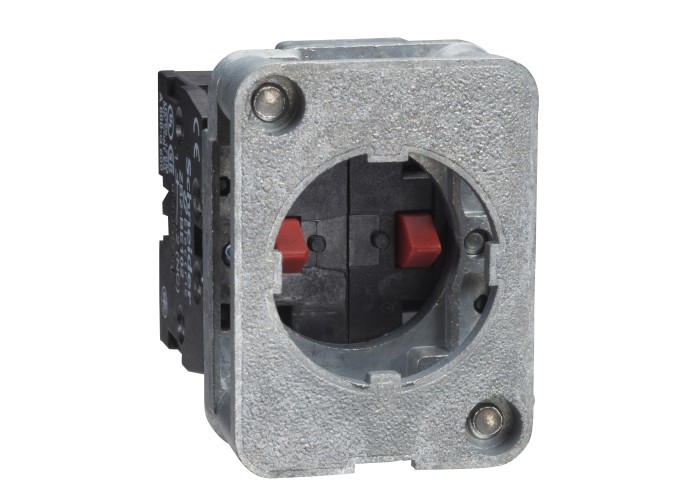

Пултове за управление аксесоари, Schneider Electric XACS412

Детайлна информация

Гама на продуктаHarmony XAC

Тип продукт или компонентКонтактен блок

Наименование на компонентаXACS

Тип на електрическата веригаВерига за управление

Вид контактен блокЕдин

Вид операторПружинно връщане

Съвместимост на продуктитеXACA
ZA2B... head

Механично заключванеWithout mechanical interlock

Тип и състав на контактите1 NC

Монтаж на блокЗа преден монтаж

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, 1 x 2.5 mm² С или без кабелен накрайник
Самозатягащи се клеми, 2 x 1.5 mm² С или без кабелен накрайник

Център за монтаж40 mm

Вертикален монтажен център30 mm

Механична издръжливост1000000 цикъла

Обозначение на контактен блокA300 AC-15, Ue = 240 V, Ie = 3 A в съответствие с IEC 60947-5-1 appendix A
Q300 DC-13, Ue = 250 V, Ie = 0,27 A в съответствие с IEC 60947-5-1 appendix A

[Ithe] конвенционален затворен термичен ток10 A

[Ue] Изолационно напрежение500 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

Максимално съпротивление между клемите25 MOhm

Защита от късо съединение10 A Предпазител от КартаG

Номинална работна мощност в W42 W DC-13 за 1000000 цикъла 60 cyc/mn при 120 V 0,5 (Индуктивен в съответствие с IEC 60947-5-1 appendix C
45 W DC-13 за 1000000 цикъла 60 cyc/mn при 48 V 0,5 (Индуктивен в съответствие с IEC 60947-5-1 appendix C
60 W DC-13 за 1000000 цикъла 60 cyc/mn при 24 V 0,5 (Индуктивен в съответствие с IEC 60947-5-1 appendix C

Номинална работна мощност в VA140 VA AC-15 за 1000000 цикъла 60 cyc/mn при 24 V 50/60 Hz 0,5 (Индуктивен
385 VA AC-15 за 1000000 цикъла 60 cyc/mn при 48 V 50/60 Hz 0,5 (Индуктивен
455 VA AC-15 за 1000000 цикъла 60 cyc/mn при 230 V 50/60 Hz 0,5 (Индуктивен
525 VA AC-15 за 1000000 цикъла 60 cyc/mn при 127 V 50/60 Hz 0,5 (Индуктивен

Описание на клеморед ISO n°1(11-12)NC

Идентификатор на клеми(13-14)NO
(11-12)NC

Нето тегло на продукта0,07 kg

СтандартиIEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-1

Температура на околния въздух при работа-25…70 °C

температура на околната среда за съхранениe-40…70 °C

Устойчивост на вибрации15n (f= 10…500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар100n в съответствие с IEC 60068-2-27

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 13,1 cm

Широчина на пакет 17,3 cm

Дължина на пакет 19,8 cm

Тегло на пакет 158,0

Тип пакет 2S01

Брой единици в пакет 230

Височина на пакет 215,0 cm

Широчина на пакет 215,0 cm

Дължина на пакет 240,0 cm

Тегло на пакет 21,795 kg

Гаранция (в месеци)18
