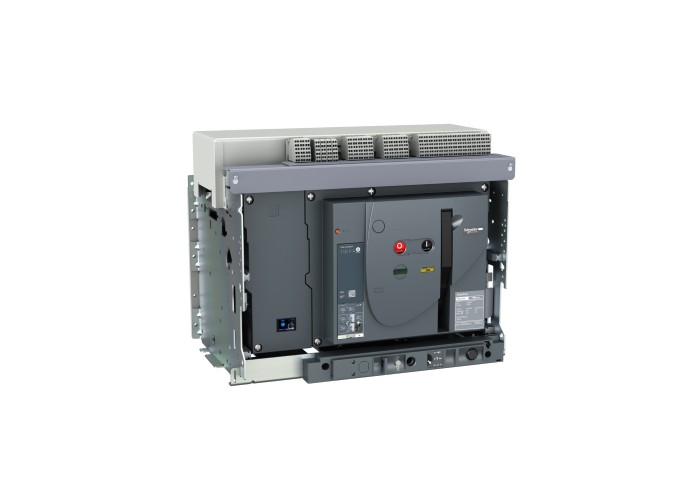

EasyPact MVS прекъсвач, EasyPact MVS, 3 полюса, 2000A, 50kA, MDO, ETV5, изваждаем, ръчно, Schneider Electric MVS20N3MW5V

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси3P 3d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток2000 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностN

Наименование изключващ блокETV5S

Наименование на продуктаMVS20N

Настройка на изключвателно устройство2000-2000 A

ОбхватEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS20N

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип дисплейцифров дисплей

Тип защитаМигновенна защита при късо съединение

бърза защита от късо съединение

Защита от пренатоварване (бавна)

Тип измерванияЗахранване

Тип Монтажизваждаем

Тип настройка на времезакъснениеторегулируеми 5 настройки

Тип управлениеръчно управляем

Нето тегло на продукта70 kg

[Ics] Номинална изключвателна възможност50 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост50 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

42 kA (1 s) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

25 kA (3 s) при 440/690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Isd] Бъзродействаща токова защита1.5...10 x Ir

регулируеми 9 настройки

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[tsd] настройка на бързодестваща защита100-400 ms

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Електрическа устойчивосткатегория В: 6000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

категория В: 4000 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLSI

Зонова селективна блокировка ZSIс

Изключвателна способност50 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

индикация при грешкапретоварване

вътрешна повреда

късо съединение

Код за съвместимостMVS20N

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване25 ms

местоположение на връзкатаотзад

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защитаoff

2...15 x In

Монтажна подпорашина

основна плоча

Ном. ток на прекъсвача токов трансф.2000 A

Номинален действащ ток на късо съединение105 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

Обхват на токовия сензор400/2000 A

свързваща позициявертикала

Хоризонтала

Свързващи клеми115 mm без разделител

Честота на мрежата50/60 Hz

Широчина441 mm

Височина439 mm

Дълбочина395 mm

Околна среда

Ниво на замърсяване4 в съответствие с IEC 60664-1

Продуктови сертификатиGOST

IEC

CCC

CCS

СтандартиIEC 60947-2

Степен на защита IPIP40

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
