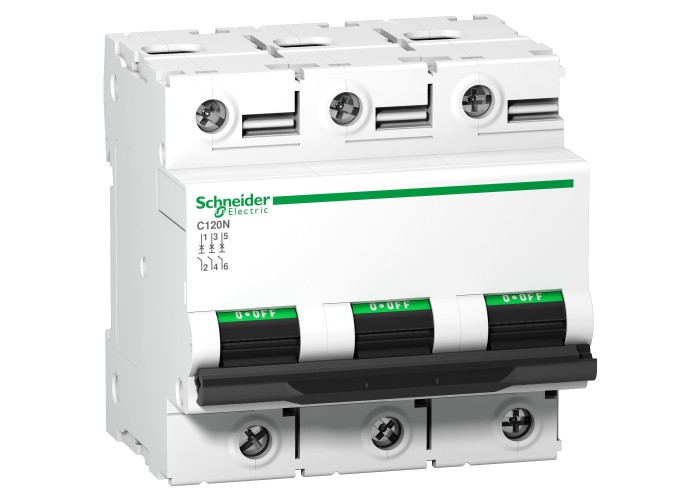

Schneider Electric A9N18351 - Acti 9 C120 - Миниатюрен автоматичен прекъсвач C120N - 3P - 125A - B крива

Основни

Гама на продуктаC120

тип на мрежатаAC

Тип продукт или компонентМиниатюрен прекъсвач

[In] номинален ток125 A при 30 °C

Брой защитени полюси3

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-2

Изключвателна способност10000 A Icn при 230...400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1

6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

10 kA Icu при ≤ 375 V DC в съответствие с EN/IEC 60947-2

Код изключвателна способностN

КриваB

Наименование на продуктаC120

Гама на продуктаActi 9

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоC120N

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Тип МонтажСкоба

Тип управлениещифт

[Ue] Номинално изолационно напрежение500 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

[Ue] номинално работно напрежение≤ 375 V DC

380...415 V AC 50/60 Hz

220...240 V AC 50/60 Hz

440 V AC 50/60 Hz

230...400 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с EN/IEC 60947-2

9 мм стъпки9

Електрическа устойчивост5000 cycles в съответствие с IEC 60947-2

Затягащ момент3.5-3.5 N.m

Захват на проводника15 mm

Защита от земна утечкаОтделен блок

Индикатор за позиция на контактаДа

Код за съвместимостC120

Локална сигнализацияИндикация Вкл./Изкл.

Магнитно изключване3...5 x In

Механична издръжливост20000 cycles

Монтажна подпора35 mm симетрични DIN шина

Ограничителен клас3 в съответствие с EN/IEC 60947-2

Пазарен сегментМалки търговски обекти

Жилищни сгради

Работна изключвателна възможност7500 A 75 % в съответствие с EN/IEC 60898-1 - 230...400 V AC 50/60 Hz

4.5 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V AC 50/60 Hz

7.5 kA 75 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz

15 kA 75 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz

10 kA 100 % в съответствие с EN/IEC 60947-2 - ≤ 375 V DC

Разпределителен блокДа

Свързване - клеморедТунелен тип клеми1-50 mm² твърд

Тунелен тип клеми1.5-35 mm² гъвкав

Свързващи клеми27 mm Между фази

Честота на мрежата50/60 Hz

Нето тегло на продукта0.615 kg

Широчина81 mm

Височина81 mm

Дълбочина73 mm

Цвятбял

Околна среда

Категория на защитаIV

Ниво на замърсяване3 в съответствие с IEC 60947-2

Отговаряне на тропически изисквания2 в съответствие с IEC 60068-1

Относителна влажност95-95 % при 55-55 °C

Продуктови сертификатиEAC

СтандартиEN/IEC 60898-1

EN/IEC 60947-2

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C

Допустима работна надморска височина2000 m
