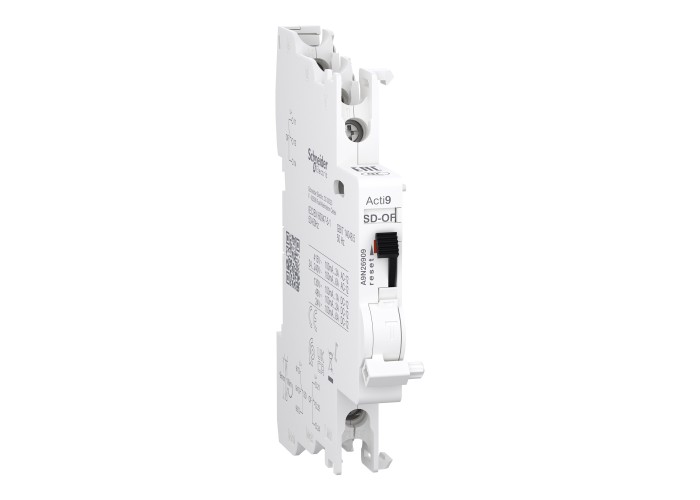

Schneider Electric A9N26909 - Acti 9 indication and tripping auxiliaries Спомагателен контакт, Acti9 A9N, OF/SD+OF, 2 C/O, 100mA - 6A, 24VAC - 415VAC, 24VDC - 130VDC, горна и долна връзка

Основни

Тип продукт или компонентdouble OC or fault contact

[In] номинален ток 0.1-6 A at 24...250 V, AC 50/60 Hz

0.1-6 A at 24...240 V, AC 50/60 Hz

0.1-3 A at 415 V, AC 50/60 Hz

0.1-6 A at 24 V, DC

0.1-2 A at 48 V, DC

0.1-1.5 A at 60 V, DC

0.1-1 A at 130 V, DC 50/60 Hz

9 мм стъпки1

Композиция на сигнални контакти2 C/O

ОбхватActi 9

Съкратено наименование на устройствотоOF and OF or OF and SD

Допълнителни устройства

Съвместимост на гаматаActi9 (Acti9 C120)

Acti9 (Acti 9 C60H-DC)

Acti9 (Acti9 SW60-DC)

Acti9 (Acti 9 C60PV-DC)

Тип МонтажСкоба

Нето тегло на продукта38 g

[Ue] Номинално изолационно напрежение500 V

[Uimp] Устойчивост на импулсно напрежение4 kV

Затягащ момент1-1 N.m top and bottom

Захват на проводника9 mm

Код за съвместимостOF и OF или OF и SD

Локална сигнализацияmechanical indicator

Монтажна подпораDIN шина

Пазарен сегментМалки търговски обекти

сгради

Разпределителен блокНЕ

Свързване - клеморедСамозатягащи се клеми (top and bottom) 1 кабел(и)0.5-2.5 mm² - твърд

Самозатягащи се клеми (top and bottom) 2 кабел(и)1.5-1.5 mm² - гъвкав

Самозатягащи се клеми (top and bottom) 2 кабел(и)1.5-1.5 mm² - с подвижна втулка

Съвместимост на продуктитеsingle terminal

Широчина9 mm

Височина90 mm

Дълбочина68 mm

Цвятбял

Околна среда

Етикети за качествоEAC

CCC

Ниво на замърсяване3

Отговаряне на тропически изисквания2

Продуктови сертификатиCE

UKCA

СтандартиEN/IEC 60947-5-1

GB/T 14048.5

Степен на защита IPIP20

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-50 °C
