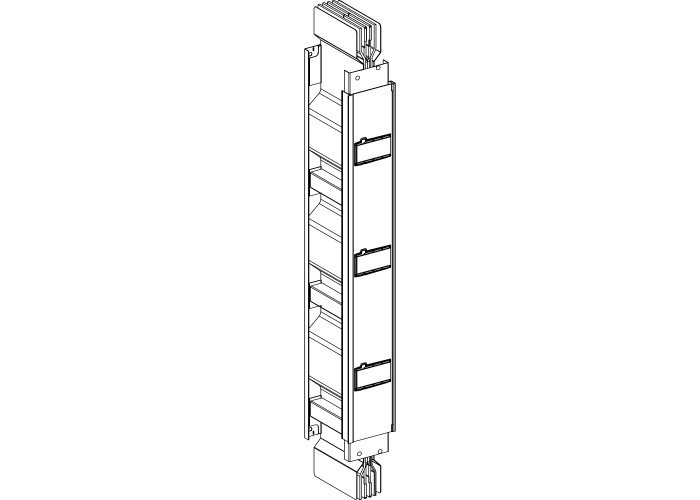

Schneider Electric KTC2000ED3203 - Canalis KT (KTA, KTC) - Canalis-медна тоководеща част за plug in tap off unit-2000A-3L+PE-2m станд.

Основни

Гама на продуктаCanalis

Съвместимост на гаматаplug-in tap-off unit от Canalis KS

plug-in tap-off unit от Canalis KT

Тип продукт или компонентbusbar trunking

Busbar trunking polarity3L + PE

Earth circuitstandard earth

Nominal output current25-630 A

Number of tap-off outlets3

ВариантСтандартна версия

дължина2000-2000 mm

Материалмеден

Наименование на продуктаKT

Номинален работен ток2000 A при 35 °C

Гама на продуктаCanalis

описание на шинопроводdistribution length

Предоставено оборудванеtrunking unit

свързващ елемент

Приложение на устройствотоhigh power distribution

Съкратено наименование на устройствотоKTC

Допълнителни устройства

Тип Монтажс кука

Тип размерfix

Нето тегло на продукта72 kg

[Icw] Устойчивост на ток на късо съединение110 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Housing materialpolyester film

Linear resistanceL: X1 35 °C 0.013 mΩ/m at Inc and 50 Hz

L - L: Xb 35 °C 0.019 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Xb 35 °C 0.212 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Rb1 35 °C 0.292 mΩ/m at Inc with impedance method

L: R1 35 °C 0.022 mΩ/m at Inc and 50 Hz

L: Z1 35 °C 0.026 mΩ/m at Inc and 50 Hz

L - PE: R0 20 °C 0.435 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.315 mΩ/m symmetrical components method

L - PE: Z0 20 °C 0.537 mΩ/m symmetrical components method

L - L: Rb0 20 °C 0.036 mΩ/m impedance method

L - PE: Rb0 20 °C 0.239 mΩ/m impedance method

L - L: Rb1 35 °C 0.044 mΩ/m at Inc with impedance method

PE: 20 °C 0.143 mΩ/m

L: R20 20 °C 0.018 mΩ/m

Maximum voltage drop < 0.0019 V 1 при 50 Hz with 1A for 100 m long

< 0.0022 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0022 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0021 V 0.7 при 50 Hz with 1A for 100 m long

Radiated magnetic field0.9 µT

Tap-off unit interval500 mm

THDI15-33 % 1600 A

0-15 % 2000 A

33-100 % 1350 A

Thermal stress limit4900000 kA².s

Електрическо свързванеsliding contact

Линеен товар36 kg/m

Максимален ток на устойчивост242 kA

Материал на контактитеCopper

Монтажна подпораcantilever arm

pendant

Неутрална позициядясно

посока на монтажХоризонтален

вертикален

СтандартиIEC 61439-6

IEC 61439-1

Честота на мрежата50/60 Hz

Широчина140 mm

Височина164 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (97 % of In)

40-45 °C (93 % of In)

45-50 °C (90 % of In)

50-55 °C (86 % of In)
