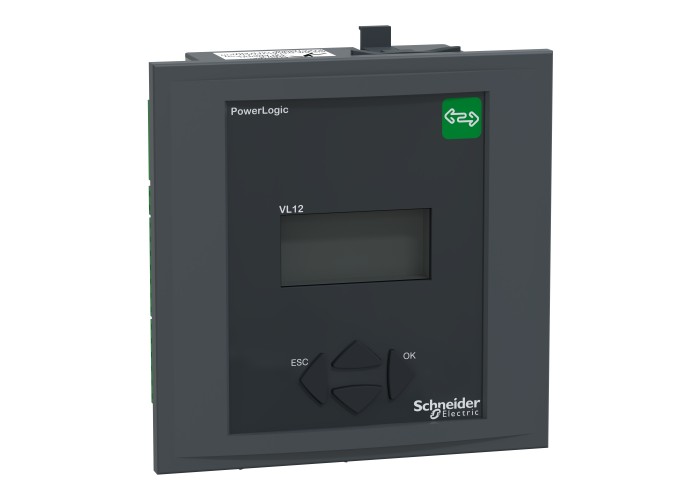

Schneider Electric VPL12N - VarPlus Logic - Power Factor Контролер - VarPlus Logic - VPL 12

Основни

Тип продукт или компонентpower factor controller

Наименование на продуктаPowerLogic PFC Controller

Гама на продуктаPowerLogic

Съкратено наименование на устройствотоVPL12

Допълнителни устройства

Тип дисплейLCD с подсветка

Тип измерванияcapacitor current overload Irms/I1

individual voltage harmonic

power factor

Работно време

cos φ

ambient temperature inside the cubicle

tan φ

Тип Монтажflush-mounted

тип на изходния сигналконтролно реле: 0.2 A 110 V DC

контролно реле: 1 A 48 V DC

контролно реле: 2 A 400 V AC 50/60 Hz

контролно реле: 1 A 24 V DC

контролно реле: 5 A 250 V AC 50/60 Hz

контролно реле: 5 A 120 V AC 50/60 Hz

fan: 5 A 250 V AC 50/60 Hz

fan: 1 A 48 V DC

alarm relay: 5 A 250 V AC 50/60 Hz

alarm relay: 1 A 48 V DC

[Us] номинално захранващо напрежение90...550 V AC

≤ 999 kV AC с външен VT

Current of common10 A

Metering typepower factor and displacement PF (signed, four quadrant)

total current harmonic distortion THD (I)

power factor average over lifetime

температура Максимално

phase current I1, I2, I3 RMS on load

active power P, P1, P2, P3 on load

reactive power Q, Q1, Q2, Q3 on load

напрежение U21, U32, U13, V1, V2, V3 on load

Number of quadrant operation for generator application4

Number of step output contacts12

Settings operating modeautomatic

manual

Type of alarmsstep power loss (< 75 %)message and alarm contact + step blocked

step faultymessage and alarm contact + step blocked

high current (> 6 A CT)message and alarm contact

hunting (unstable regulation)message and alarm contact + step blocked

low current (< 15 mA CT)message and alarm contact

overcompensationmessage and alarm contact

capacitor current overload (Irms/I1) (> 130 % I1)message and alarm contact + step switched off

overtemperature (50 °C)message and alarm contact + step switched off

overtemperature (30 °C)fan switch

свръхнапрежение (+/- 10 %)message and alarm contact + control stopped

total harmonic distortion (> 7 %)message and alarm contact + step switched off

вид на входния сигналphase to phase

phase to neutral

insensitive to CT polarity

insensitive to phase rotation polarity

current input CT...X/5 A and X/1 A

Вид настройкиchoice of stepping programs: автоматично

choice of stepping programs: LIFO

choice of stepping programs: linear

delay between 2 successive switch on the same step: 5...1200 s

step configuration programming: автоматично

step configuration programming: off

step configuration programming: fixed

target cos phi: 0.7 inductive...0.7 capacitive

target cos phi: dual cos φ

визуализирана информацияnumber of switching cycles per step

individual step size in kVAr

remaining step capacity in %

Входни функцииКлюч: 1 x dry contact

екплоатационен живот в часове100000 h без поддръжка

записване на данни5 alarms

измервателен ток0-5 A

измервателно напрежение90-550 V AC 50/60 Hz

Код за съвместимостVPL 12

Механична издръжливост65000 cycles без поддръжка

Монтажна подпорапанел- дебелина:1-3 mm

Място на монтажin cabinet

Налична функцияmanual programming

automatic initialisation

automatic detection

advanced programming (expert)

any step sequence

Обхват на времево забавяне1...6500 s (on reconnection)

1...6500 s (on response)

Предоставено оборудванеРъководство за потребителя

Работен режимръчно или автоматично

размер на дисплей56 x 25 mm

размери на отворите138 x 138 mm

Свързване на устройствотоcommunication Modbus RS485

точност при измерванеЗахранване +/- 1 %

ток +/- 1 %

честота +/- 1 %

energy (P,Q,S) +/- 2 %

cos φ +/- 2 %

total voltage harmonic distortion THD (U) +/- 2 %

individual voltage harmonic +/- 3 %

температура +/- 3 °C

Цветно кодиранепреден: тъмносив RAL 7016

Нето тегло на продукта0.6 kg

Широчина144 mm

Височина144 mm

Дълбочина58 mm

Околна среда

Продуктови сертификатиEAC

NRTL

cNRTL

CE

СтандартиIEC 61000-6-4

UL 61010-1

EN 61010-1

IEC 61000-6-2

IEC 61326-1

Степен на защита IPпреден панел: IP41

Изглед отзад: IP20

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-20-60 °C

Допустима работна надморска височина≤ 2000 m
