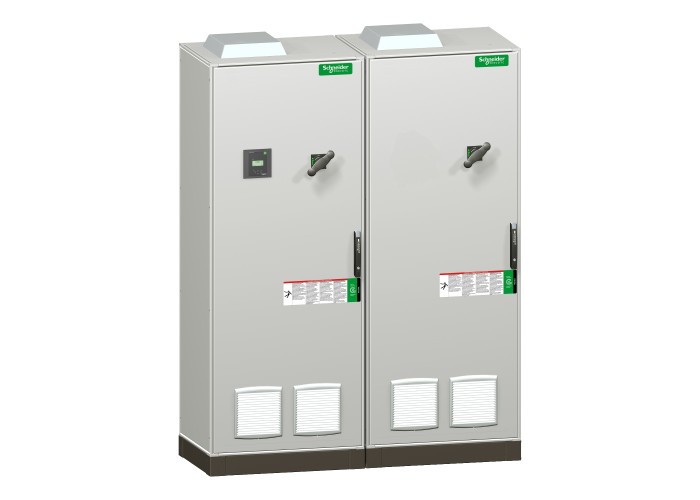

Schneider Electric VLVAF7N03539AA - VarSet LV - Табло за корекция фактора на мощността 1

Основни

Гама на продуктаPowerLogic

Тип продукт или компонентcapacitor bank

Номинална реактивна мощност1150 kvar

номинално напрежение на мрежата400 V AC 50 Hz

415 V AC 50 Hz

Гама на продуктаPowerLogic

Работен режимавтоматичен

Съкратено наименование на устройствотоautomatic capacitor bank

Допълнителни устройства

име на серияPowerLogic PFC Capacitor

Тип защитазащита - прекъсвач

Тип управлениевъртяща се дръжка

[Gh/Sn] harmonic pollution rate15-25 %

[Imp] maximum permanent currentкондензатор: 1.8 x In при 480 V в съответствие с IEC 60831

battery: 1.43 x In при 400 V в съответствие с IEC 61439-2

battery: 1.19 x In при 415 V в съответствие с IEC 61439-2

[THDU] total harmonic distorsion3-4 %

[Ue] номинално изолационно напрежение690 V

[Uimp] Устойчивост на импулсно напрежение8 kV

Capacitance tolerance- 5 % to 10 %

Controller typePowerLogic PFC Controller VPL12

Internal voltage transformer400/230 V - 630 VA

Network pollution levelниско замърсен

Power per step50 kvar

Step composition50 + 11x100

Step protection typeпретоварване: harmonic control from PowerLogic PFC Controller

късо съединение: Предпазител

Step sequences1.2.2

Брой полюси3P

Достъп за работапреден

Изключвателна способностIcu 65 kA

Максимално допустимо напрежение1.1 x Un (8 hours over 24 hours) в съответствие с IEC 60831

местоположение на връзкатаДъно

Налична функцияGenSet shedding contact

alarm contact

Предоставено оборудванеauxiliary transformer

Нето тегло на продукта868 kg

Широчина1600 mm

Височина2200 mm

Дълбочина600 mm

Цвятсив (RAL 7035)

Околна среда

Average ambient air temperature for operation35 °C (annual)

45 °C (over 24 hours)

IK степен на защитаIK10

Място на монтажвътрешен

Относителна влажност0-95 %

Продуктови сертификатиASEFA

EAC

CE

СтандартиIEC 61439-1

IEC 61439-2

IEC 61921

Степен на защита IP environment: IP31

safety: IPxx B

Температура на околния въздух при работа-5-45 °C

Допустима работна надморска височина≤ 2000 m
