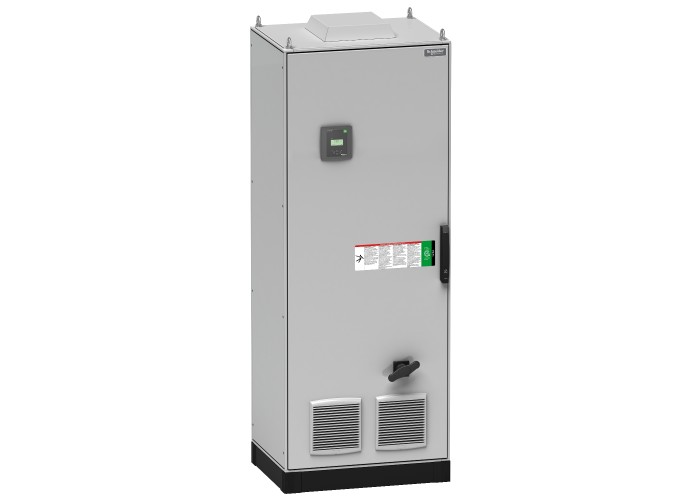

Schneider Electric VLVAF5L350A40B - VarSet LV - Комплектна кондензаторна уредба EasyLogic PFC, 350kVar

Основни

Гама на продуктаPowerLogic

Тип продукт или компонентcapacitor bank

Номинална реактивна мощност350 kvar

номинално напрежение на мрежата400 V AC 50 Hz

415 V AC 50 Hz

Гама на продуктаPowerLogic

Работен режимавтоматичен

Съкратено наименование на устройствотоautomatic capacitor bank

Допълнителни устройства

име на серияEasyLogic PFC Capacitor

Тип защитаБез защита

Нето тегло на продукта340 kg

[Gh/Sn] harmonic pollution rate0-15 %

[Imp] maximum permanent currentbattery: 1.36 x In при 400 V в съответствие с IEC 61439-2

battery: 1.19 x In при 415 V в съответствие с IEC 61439-2

кондензатор: 1.5 x In при 480 V в съответствие с IEC 60831

[THDU] total harmonic distorsion0-3 %

[Ue] номинално изолационно напрежение690 V

[Uimp] Устойчивост на импулсно напрежение8 kV

Capacitance tolerance- 5 % to 10 %

Controller typePowerLogic PFC Controller VPL12

Internal voltage transformer400/230 V - 630 VA

Power per step50 kvar

Step composition7x50

Step protection typeпретоварване: harmonic control from PowerLogic PFC Controller

късо съединение: upstream protection

Step sequences1.1.1

Брой полюси3P

Достъп за работапреден

Максимално допустимо напрежение1.1 x Un (8 hours over 24 hours) в съответствие с IEC 60831

местоположение на връзкатаДъно

Налична функцияalarm contact

GenSet shedding contact

Предоставено оборудванеauxiliary transformer

Устойчивост на ток на късо съединение30 kA при 1 s (Icw)

Широчина800 mm

Височина2200 mm

Дълбочина600 mm

Цвятсив (RAL 7035)

Околна среда

Average ambient air temperature for operation35 °C (annual)

45 °C (over 24 hours)

IK степен на защитаIK10

Допустима работна надморска височина≤ 2000 m

Място на монтажвътрешен

Относителна влажност0-95 %

Продуктови сертификатиCE

ASEFA

EAC

СтандартиIEC 61921

IEC 61439-1

IEC 61439-2

Степен на защита IP environment: IP31

Температура на околния въздух при работа-5-45 °C
