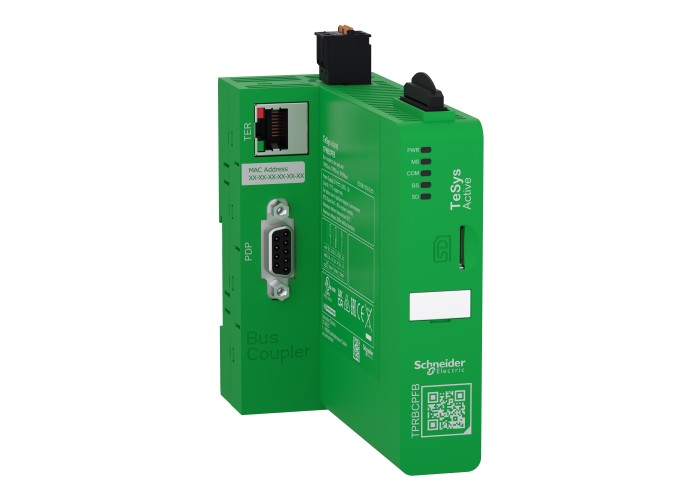

TeSys island Точка на свързване на контролер и група стартери, TeSys Island, 24VDC, 3A, Profibus DP, Schneider Electric TPRBCPFB

Основни

Тип защитавъншен предпазител, 3 A fastпредпазител за електрозахранване

защита от обърнат поляритет за електрозахранване

Тип интегрирана връзка1 SUB-D 9, конекторженскиза протоколProfibus DP, fieldbus порт

1 RJ45, конекторженскиза протоколEthernet TCP/IP, сервизен порт

1 порт за micro SD карта

Тип продукт или компонентточка на свързване

[Us] номинално захранващо напрежение24 V DC

Енергийно разсейване в W7 W Максимално

Комуникационни услугитип 3 услуга на ниво връзка за данни за Profibus

DHCP client за Ethernet TCP/IP

SNTP клиент за Ethernet TCP/IP

Лимит на захранващо напрежение20.4-28.8 V DC

Локална сигнализация1 LED светодиод зелено/жълто с PWRмаркиране за състояние на захранването

1 LED светодиод зелено/червено с MSмаркиране за състояние на модула

1 LED светодиод зелено/червено с COMмаркиране за състояние на мрежата

1 LED светодиод зелено/червено с BSмаркиране за състояние на вътрешната шина

1 LED светодиод зелено/червено с SDмаркиране за Достъп до SD карта (SD)

Наименование на продуктаTeSys island

Налична функцияпълна интеграция със SoMove за контрол на острова

едно единствено 24V DC захранване за целия остров

един fieldbus порт за комуникация с контролер за автом.

един сервизен порт с вграден уеб сървър за поддръжка

Номинален ток3 A Максимално

ОбхватTeSys

Представяне на устройствототочка на свързване м-ъ стартер и контролер за автом.

Управление на целия остров до 20 модула

Протокол на комуникационния портProfibus DP

Съвместимост на продуктитеTPRST стартер на двигателя

TPRSS SIL стартер на двигателя

TPRPM модули за захранване

TPRSM SIL интерфейсни модули

TPRVM интерфейсни модули за напрежение

TPRAN аналогови IO модули

TPRDG цифрови IO модули

Съкратено наименование на устройствотоTPRBC

Допълнителни устройства

Нето тегло на продукта0.204 kg

кибер защитаAchilles сертифициран

Монтажен режимхоризонтален и вертикален (35 mm симетрична шина)

Продуктови сертификатиUL

CSA

EAC

Achilles: Ниво 2

PNO

Свързване - клемоределектрозахранване: Вадещи се пружинни клеми 2 кабел(и)2.5-2.5 mm² (AWG 14)твърд или гъвкав

СтандартиEN/IEC 60947-4-1

CSA C22.2 No 61010-2-201

UL 61010-2-201

EN/IEC 61010-2-201

Широчина50 mm

Височина118 mm

Дълбочина114 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

Електромагнитна съвместимостЕлектростатичен разряд, Ниво 3, 8 kV въздух, 6 kV контакт, в съответствие с EN/IEC 61000-4-2

излъчвани радиочестотни полета, Ниво 3, 10 V/m, в съответствие с EN/IEC 61000-4-3

Комуникация: бърз тест за преходен имунитет, Ниво 3, 1 kV, в съответствие с EN/IEC 61000-4-4

електрозахранване: бърз тест за преходен имунитет, Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-4

Комуникация: тест за устойчивост на пикове (Общ режим), Ниво 3, 1 kV, в съответствие с EN/IEC 61000-4-5

електрозахранване: тест за устойчивост на пикове (Общ режим), Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-5

Защитни меркиTC

Ниво на замърсяване2

Относителна влажност5-95 %

Пожароустойчивост960 °C в съответствие с UL 94

Степен на защита IPIP20

Температура на околния въздух при работа-10-60 °C

Температура на околния въздух при складира-25-70 °C

Устойчивост на вибрации1.5 mm пик до пик (f= 3-13 Hz) в съответствие с IEC 60068-2-6

1 gn (f= 13-200 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) съответстващ на IEC 60068-2-27
