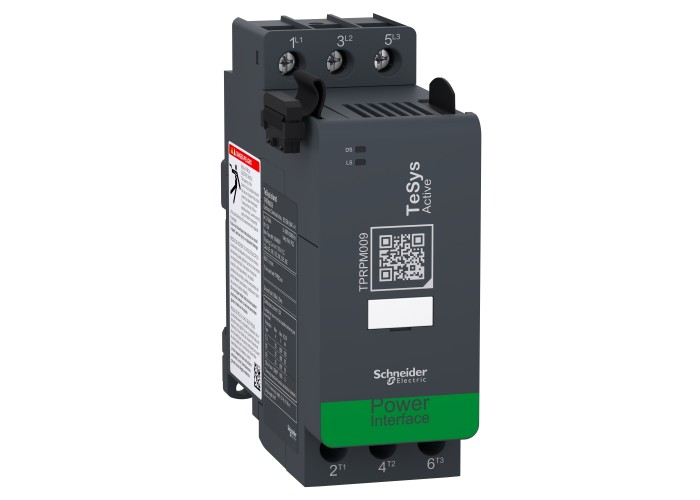

TeSys island Захранващ модул, TeSys island, 15A при AC-1, 9A при AC-3, 4kW, 5hp, Schneider Electric TPRPM009

Основни

Гама на продуктаTeSys

Тип продукт или компонентмодули за захранване

[Uc] Управляващо напрежение24 V DC доставен от точка на свързване

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

600 V в съответствие с UL 60947-4-1

600 V в съответствие с CSA C22.2 No 60947-4-1

[Ue] номинално работно напрежение≤ 690 V AC 47...63 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV

Енергийно разсейване в W0.6 W при Ie AC-3

Категория на защитаIII

Клас на термално претоварванеклас 5…30

Консумация на ток60 mA

Моторна мощност в hp0.33 hp at 120 V AC 60 Hz for 1 фаза motors

1 hp at 240 V AC 60 Hz for 1 фаза motors

2 hp at 208 V AC 60 Hz for 3 фази motors

2 hp at 240 V AC 60 Hz for 3 фази motors

5 hp at 480 V AC 60 Hz for 3 фази motors

7.5 hp at 600 V AC 60 Hz for 3 фази motors

Моторна мощност в kW2.2 kW at 230 V AC 50 Hz

4 kW at 380...415 V AC 50 Hz

4 kW at 440 V AC 50 Hz

5.5 kW at 500 V AC 50 Hz

5.5 kW at 690 V AC 50 Hz

Наименование на продуктаTeSys island

Налична функцияоткриване на наличие на напрежение нагоре по веригата

електронна термична защита от претоварване

мониторинг на тока

управление на у-ва, свързани с TPRDG IO модул

Номинален работен ток9 A (at < 50 °C) at ≤ 440 V AC-3

15 A (at < 50 °C) at ≤ 440 V AC-1

Номинален термичен ток15 A (at 50 °C)

Нулиранедистанционно или автоматично

Обхват на настройката на термичната защита0.18-9 A

Описание на полюсите3P

Представяне на устройствотозахр. модул към контролер за автом. чрез съединител

работи само когато е свързан към шинен съединител

Съвместимост на продуктитеTPRBC точка на свързване

TPRDG цифрови IO модули

TPRAN аналогови IO модули

Съкратено наименование на устройствотоTPRPM

Допълнителни устройства

Тип защитатермичка защита срещу претоварване

прегряване на двигателя

пренапрежение

слаб ток

jam

дълъг старт

stall

бързо блокиране на цикъла

загуба на фаза

блокиране на бързото рестартиране

обръщане на фазата

фазов дисбаланс

фазова последователност

ток на земята

Тип измерванеустройството за време ВКЛ

брой грешки

брой цикли на захранване на устройството

среден ток Iср

средно напрежение Vavg

макс. ток Imax

максимално напрежение Vmax

Затягащ момент1.7-1.7 N.m - с отверткаПлосък Ø 6 mm

1.7-1.7 N.m - с отверткаPhilips No 2

Локална сигнализация за DS (състояние на устройството): 1 LED светодиод (зелено/червено)

за LS (състояние на зареждане): 1 LED светодиод (зелено/червено)

Монтажен режимхоризонтален и вертикален (35 mm симетрични DIN шина)

Продуктови сертификатиCCC

CSA

EAC

UL

Свързване - клеморедСамозатягащи се клеми 1 кабел(и)1-4 mm² (AWG 16...AWG 12)твърд

Самозатягащи се клеми 2 кабел(и)1-4 mm² (AWG 16...AWG 12)твърд

Самозатягащи се клеми 1 кабел(и)1.5-4 mm² (AWG 16...AWG 12)гъвкав без накрайник на кабела

Самозатягащи се клеми 2 кабел(и)1.5-4 mm² (AWG 16...AWG 12)гъвкав без накрайник на кабела

Самозатягащи се клеми 1 кабел(и)1-4 mm² (AWG 16...AWG 12)гъвкав с накрайник на кабела

Самозатягащи се клеми 2 кабел(и)1-2.5 mm² (AWG 16...AWG 14)гъвкав с накрайник на кабела

СтандартиEN/IEC 60947-1

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Нето тегло на продукта0.255 kg

Широчина45 mm

Височина121 mm

Дълбочина115 mm

Околна среда

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд, Ниво 3, 8 kV въздух, 6 kV контакт, в съответствие с EN/IEC 61000-4-2

тест за устойчивост на радиочестотно поле, Ниво 3, 10 V/m, в съответствие с EN/IEC 61000-4-3

бърз тест за преходен имунитет, Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-4

тест за устойчивост на пикове (диференциален режим), Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на пикове (Общ режим), Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на радиочестотни смущения, 20 V, в съответствие с EN/IEC 61000-4-6

Защитни меркиTC

Ниво на замърсяване2

Относителна влажност5-95 %

Пожароустойчивост960 °C в съответствие с UL 94

850 °C в съответствие с IEC 60695-2-1

650 °C в съответствие с IEC 60695-2-12

Степен на защита IPIP20

Температура на околния въздух при работа-10-50 °C Без отклонение

50-60 °C Със спад на тока

Температура на околния въздух при складира-25-70 °C

Устойчивост на вибрации1.5 mm пик до пик (f= 3-13 Hz) в съответствие с IEC 60068-2-6

1 gn (f= 13-200 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) съответстващ на IEC 60068-2-27

Допустима надморска височина0...2000 м Без отклонение
