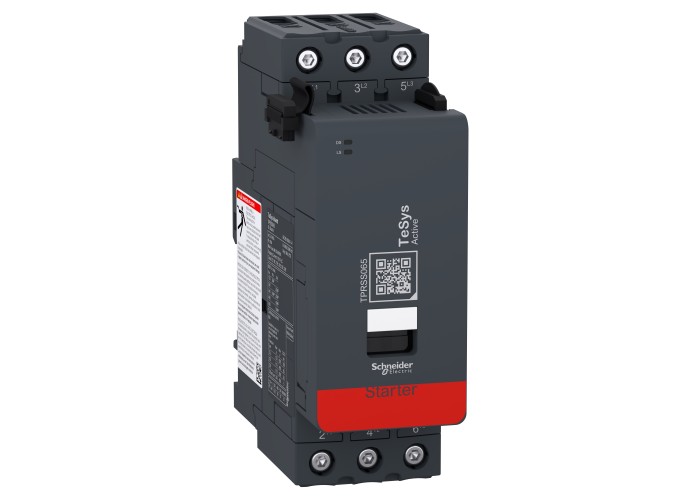

TeSys island SIL моторен стартер, TeSys island, 80A при AC-1, 65A при AC-3, 30kW, 40hp, DOL тип, Schneider Electric TPRSS065

Основни

тип задвижващо устройстводиректно на линия

Тип продукт или компонентSIL стартер на двигателя

[Uc] Управляващо напрежение24 V DC доставен от точка на свързване

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

600 V в съответствие с UL 60947-4-1

600 V в съответствие с CSA C22.2 No 60947-4-1

[Ue] номинално работно напрежение≤ 690 V AC 47...63 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947-1

Енергийно разсейване в W20.8 W при Ie AC-3

Категория за оползотворяванеAC-1

AC-2

AC-3

AC-4

Категория на защитаIII

Клас на термално претоварванеклас 5…30

Консумация на ток80 mA контактор запечатан

500 mA контактор затваряне

Моторна мощност в hp5 hp at 120 V AC 60 Hz for 1 фаза motors

10 hp at 240 V AC 60 Hz for 1 фаза motors

20 hp at 208 V AC 60 Hz for 3 фази motors

20 hp at 240 V AC 60 Hz for 3 фази motors

40 hp at 480 V AC 60 Hz for 3 фази motors

50 hp at 600 V AC 60 Hz for 3 фази motors

Моторна мощност в kW18.5 kW at 230 V 50 Hz (AC-3)

30 kW at 380...415 V 50 Hz (AC-3)

30 kW at 440 V 50 Hz (AC-3)

37 kW at 500 V 50 Hz (AC-3)

37 kW at 690 V 50 Hz (AC-3)

Наименование на продуктаTeSys island

Налична функцияоткриване на наличие на напрежение нагоре по веригата

защита на електрическите линии и товара

Мониторинг на мощността и енергията при TPRVM модул

функция за безопасно спиране, при TPRSM модул

Номинален действащ ток на претоварване1000 A at 440 V conforming to IEC 60947

Номинален работен ток65 A (at < 50 °C) at ≤ 440 V AC-3

80 A (at < 50 °C) at ≤ 440 V AC-1

Номинален термичен ток80 A (at 50 °C)

Номинална изключвателна способност1000 A at 440 V conforming to IEC 60947

Нулиранедистанционно или автоматично

ОбхватTeSys

Обхват на настройката на термичната защита3.35-65 A

Описание на полюсите3P 3 NO

Представяне на устройствотостартер,свързан към контролер за автом. чрез съедин.

работи само когато е свързан към шинен съединител

Разсейване на мощността на всеки полюс6.3 W AC-3 - Ith 65 A

9.6 W AC-1 - Ith 80 A

Средна стойност на импеданса1.5 mOhm - Ith 80 A 50 Hz

Съвместимост на продуктитеTPRBC точка на свързване

TPRVM интерфейсни модули за напрежение

TPRSM SIL интерфейсни модули

Съкратено наименование на устройствотоTPRSS

Устойчивост на ток на късо съединение900 A 40 °C - 1 s

520 A 40 °C - 10 s

260 A 40 °C - 1 мин

110 A 40 °C - 10 min

Допълнителни устройства

Тип защитатермичка защита срещу претоварване

прегряване на двигателя

пренапрежение

слаб ток

jam

дълъг старт

stall

бързо блокиране на цикъла

фазова последователност

блокиране на бързото рестартиране

обръщане на фазата

загуба на фаза

фазов дисбаланс

ток на земята

Тип измерванеустройството за време ВКЛ

превключвател на устройството за време ВКЛ

брой грешки

брой цикли на превключване

брой цикли на захранване на устройството

среден ток Iср

средно напрежение Vavg

макс. ток Imax

максимално напрежение Vmax

активна и реактивна мощност с модул за напрежение

активна и реактивна енергия с модул за напрежение

фактор на истинската мощност с модул за напрежение

Електрическа устойчивост1.4 Mcycles 65 A AC-3при Ue 440 V

0.5 Mcycles 80 A AC-1при Ue 440 V

Затягащ момент5-5 N.m - кабел1-25 mm² Шестоъгълен 4 mm

8-8 N.m - кабел25-35 mm² Шестоъгълен 4 mm

Локална сигнализация за DS (състояние на устройството): 1 LED светодиод (зелено/червено)

за LS (състояние на зареждане): 1 LED светодиод (зелено/червено)

Механична издръжливост6 Mcycles

Монтажен режимхоризонтален и вертикален (35 mm симетрични DIN шина)

Ниво на безопасностSIL 2 в съответствие с IEC 61508 в едноканална системна архитектура

SILCL 2 в съответствие с IEC 62061 в едноканална системна архитектура

PL = d категория 2 в съответствие с ISO 13849-1 в едноканална системна архитектура

B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Продуктови сертификатиCSA

UL

EAC

CCC

Работен обхват3600 cyc/mn AC-3

Работно време< 80 ms затваряне

< 80 ms отваряне

Свързване - клеморедEverLink BTR винтови клеми 1 кабел(и)1-35 mm² (AWG 16...AWG 2)твърд

EverLink BTR винтови клеми 2 кабел(и)1-25 mm² (AWG 16...AWG 4)твърд

EverLink BTR винтови клеми 1 кабел(и)1-35 mm² (AWG 16...AWG 2)гъвкав без накрайник на кабела

EverLink BTR винтови клеми 2 кабел(и)1-25 mm² (AWG 16...AWG 4)гъвкав без накрайник на кабела

EverLink BTR винтови клеми 1 кабел(и)1-35 mm² (AWG 16...AWG 2)гъвкав с накрайник на кабела

EverLink BTR винтови клеми 2 кабел(и)1-25 mm² (AWG 16...AWG 4)гъвкав с накрайник на кабела

СтандартиEN/IEC 60947-1

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Функция за безопасностбезопасно спиране: категория 0 в съответствие с IEC 60204-1 когато е свързан с TPRSM модул

безопасно спиране: категория 1 в съответствие с IEC 60204-1 когато е свързан с TPRSM модул

Нето тегло на продукта1.248 kg

Широчина55 mm

Височина167 mm

Дълбочина125 mm

Околна среда

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд, Ниво 3, 8 kV въздух, 6 kV контакт, в съответствие с EN/IEC 61000-4-2

тест за устойчивост на радиочестотно поле, Ниво 3, 10 V/m, в съответствие с EN/IEC 61000-4-3

бърз тест за преходен имунитет, Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-4

тест за устойчивост на пикове (диференциален режим), Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на пикове (Общ режим), Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на радиочестотни смущения, 20 V, в съответствие с EN/IEC 61000-4-6

Защитни меркиTC

Ниво на замърсяване2

Относителна влажност5-95 %

Пожароустойчивост960 °C в съответствие с UL 94

850 °C в съответствие с IEC 60695-2-1

650 °C в съответствие с IEC 60695-2-12

Степен на защита IPIP20

Температура на околния въздух при работа-10-50 °C Без отклонение

50-60 °C Със спад на тока

Температура на околния въздух при складира-25-70 °C

Устойчивост на вибрации1.5 mm пик до пик (f= 3-13 Hz) в съответствие с IEC 60068-2-6

1 gn (f= 13-200 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) съответстващ на IEC 60068-2-27

Допустима надморска височина0...2000 м Без отклонение
