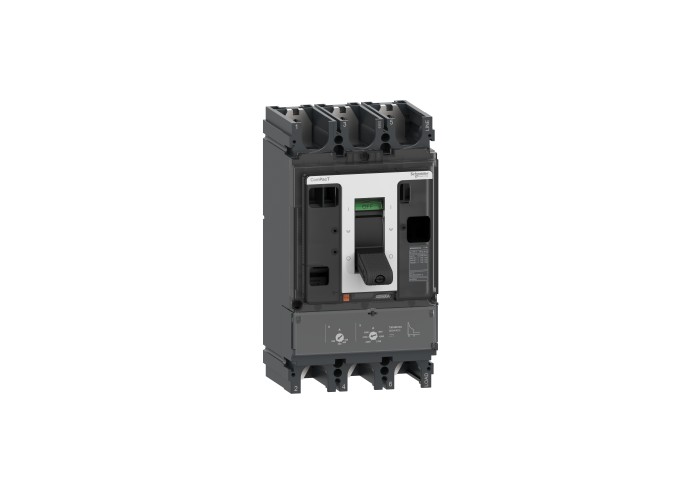

Schneider Electric C63F3TM600D - ComPacT NSX (2021) - Circuit breaker, ComPacT NSX630F DC, 36kA/750VDC, 3 poles, TM-DC trip unit 600A

Основни

Гама на продуктаComPacT NSX400...630 DC new generation

Тип защитени полюси3D

Тип МонтажФиксиран

тип на мрежатаDC

Тип продукт или компонентПрекъсвач

Тип управлениещифт

[In] номинален ток600 A при 40 °C

[Ue] номинално работно напрежение750 V DC

Брой полюси3P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Защитни функции на изключвателно у-воLI

Изключвателна способност36 kA Icu при 24...125 V DC 1 pole в съответствие с IEC 60947-2

36 kA Icu при 250 V DC 1 pole в съответствие с IEC 60947-2

36 kA Icu при 500 V DC 2 poles in series в съответствие с IEC 60947-2

36 kA Icu при 750 V DC 3 poles in series в съответствие с IEC 60947-2

F 36 kA 750 V DC

Категория за оползотворяванеКатегория А

Наименование изключващ блокTM-DC

Наименование на продуктаComPacT NSX DC new generation

Гама на продуктаComPacT ново поколение

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоNSX630F DC

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Бавнодействаща токова защита тип IrРегулируем

мигновенна токова защита тип IIРегулируем

Тип Бавнодействаща токова защитаНеподвижен/фиксиран

Тип защитаL : за Защита от пренатоварване (термична)

I : за Защита от късо съединение (магнитно)

[Ics] Номинална изключвателна възможност36 kA при 24...125 V DC в съответствие с IEC 60947-2

36 kA при 250 V DC в съответствие с IEC 60947-2

36 kA при 500 V DC в съответствие с IEC 60947-2

36 kA при 750 V DC в съответствие с IEC 60947-2

[Ui] номинално изолационно напрежение750 V DC в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947-2

Брой слотове6 слот(ове)

Горни връзкипреден

Електрическа устойчивост2000 cycles при 750 V In/2

1000 cycles при 750 V In

Запис на електрически даннипреден

Защита от земна утечкаБез

Код за съвместимостNSX630

Механична издръжливост5000 cycles

мигновенна токова защита2.5...5 x In

Монтажна подпораЗадна плоча

Настройка на изключвателно устройство600-600 A при 40 °C

Обхват бавнодействаща токова защита0.7...1 x In

Позиция за монтажхоризонтален и вертикален

flat on the back

Свързващи клеми45 mm

Нето тегло на продукта8.0 kg

Широчина140 mm

Височина255 mm

Дълбочина110 mm

Околна среда

Защита от токов ударКлас II

Категория на защитаКлас II

Ниво на замърсяване3 в съответствие с IEC 60664-1

Относителна влажност0-95 %

Продуктови сертификатиCCC

EAC

Marine

СтандартиEN/IEC 60947

Степен на защита IKIK07 в съответствие с IEC 62262

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C

Допустима надморска височина0...2000 м Без отклонение

2000 m...5000 m с нормиране
