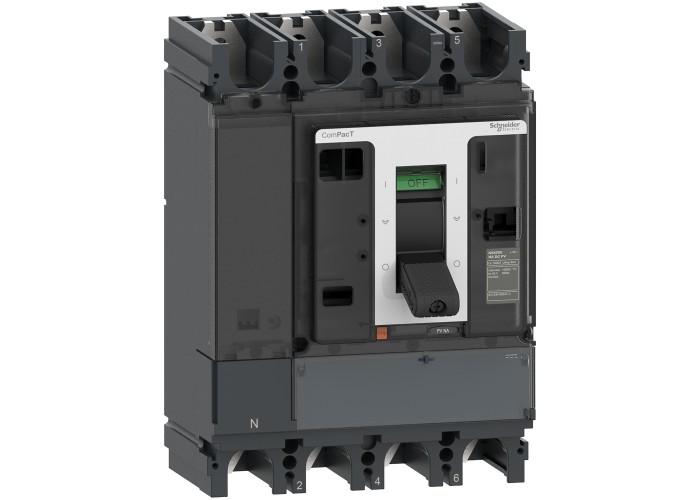

Schneider Electric C404400D1S - ComPacT for DC (2021) - Товаров прекъсвач, ComPacT NSX400NA DC PV, 4 полюса, фиксиран, 400A rating, 1000V

Основни

Гама на продуктаComPacT NSX400...630 DC PV new generation

Тип МонтажФиксиран

тип на мрежатаDC

Тип продукт или компоненттоваров разединител

Тип управлениещифт

[Icw] макс. кратковременен ток на устойчивост6 kAпо време на1 s

[In] номинален ток400 A

[Ith] конвенционален терм. ток на свободен въз320 A при 65 °C

[Ue] номинално работно напрежение1000 V DC

[Ui] номинално изолационно напрежение1000 V DC

[Uimp] Устойчивост на импулсно напрежение8 kV

Брой полюси4P

Видимо прекъсванене

Възможност за изолацияда в съответствие с EN/IEC 60947-3

Индикатор за позиция на контактаДа

Категория за оползотворяванеDC-22A

Код изключвателна способностNA

Наименование на продуктаComPacT NSX DC PV

Номинален действащ ток на късо съединение6 kA самостоятелен разединител

Номинален работен токDC-22A: 320 A DC 1000 V

Гама на продуктаComPacT ново поколение

Приложение на устройствотоphotovoltaic

Съкратено наименование на устройствотоNSX400NA DC PV

Допълнителни устройства

Нето тегло на продукта8.1 kg

Горни връзкипреден

Електрическа устойчивост1000 cycles 1000 V DC In

Запис на електрически даннипреден

Код за съвместимостNSX400

Механична издръжливост5000 cycles

Монтажна подпораЗадна плоча

Продуктови сертификатиCE

EAC

CCC

Свързващи клеми45 mm

СтандартиEN/IEC 60947-1

EN/IEC 60947-3

Широчина185 mm

Височина255 mm

Дълбочина110 mm

Околна среда

Защита от токов ударКлас II

Ниво на замърсяване3 в съответствие с IEC 60664-1

Степен на защита IKIK07 в съответствие с IEC 62262

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
