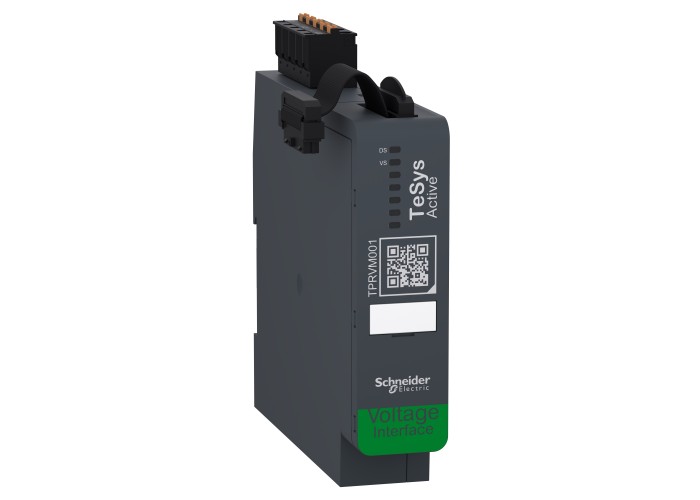

TeSys island интерфейс модул за напрежение, TeSys island, 690VAC 47-63 Hz, Изолиран превключващ вход за безопасно спиране, Schneider Electric TPRVM001

Основни

Тип измерванефазово напрежение 100...690 V

фазова честота 47...63 Hz

фазова последователност

Тип продукт или компонентинтерфейсни модули за напрежение

[Ue] Изолационно напрежение690 V в съответствие с IEC 61010-1

[Ue] номинално работно напрежение690 V AC 47...63 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 61010-1

Категория на защитаIII

Локална сигнализация за DS (състояние на устройството): 1 LED светодиод (зелено/червено)

за VS (състояние на напрежението): 1 LED светодиод (зелено/червено)

Наименование на продуктаTeSys island

ОбхватTeSys

Представяне на устройствотоследене на мрежовото напрежение, захранващо острова

отчитане на напрежението към съединителя на шината

Съвместимост на продуктитеTPRBC точка на свързване

Съкратено наименование на устройствотоTPRVM

точност при измерванеЗахранване: +/- 5 %,

честота: +/- 1Hz,

функция на модуламониторинг на напрежения в монофазни системи L-N или L-L

мониторинг на напр. в 3-фазни системи

изчисляване на RMS фазови напрежения

идентифициране на нивото и продълж. на спад и вълна

Допълнителни устройства

Нето тегло на продукта0.159 kg

[Us] номинално захранващо напрежение24 V DC доставен от точка на свързване

Енергийно разсейване в W0.5 W Максимално

Консумация на ток2 mA

Монтажен режимхоризонтален и вертикален (35 mm симетрична шина)

Продуктови сертификатиUL

CSA

EAC (в процес на изпълнение)

Свързване - клеморедизмервателен вход: Вадещи се пружинни клеми 3 кабел(и)0.2-2.5 mm² (AWG 24...AWG 14)твърд

измервателен вход: Вадещи се пружинни клеми 3 кабел(и)0.2-2.5 mm² (AWG 24...AWG 14)гъвкав без накрайник на кабела

измервателен вход: Вадещи се пружинни клеми 3 кабел(и)0.25-2.5 mm² (AWG 22...AWG 14)гъвкав с накрайник на кабела

СтандартиIEC 61010-2-201

UL 61010-2-201

CSA C22.2 No 61010-2-201

Широчина25 mm

Височина118 mm

Дълбочина114 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

Електромагнитна съвместимостЕлектростатичен разряд, Ниво 3, 8 kV въздух, 6 kV контакт, в съответствие с EN/IEC 61000-4-2

излъчвани радиочестотни полета, Ниво 3, 10 V/m, в съответствие с EN/IEC 61000-4-3

верига на линейно напрежение: бърз тест за преходен имунитет, Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-4

верига на линейно напрежение: тест за устойчивост на пикове (Общ режим), Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-5

Защитни меркиTC

Ниво на замърсяване2

Относителна влажност5-95 %

Пожароустойчивост960 °C в съответствие с UL 94

Степен на защита IPIP20

Температура на околния въздух при работа-10-60 °C

Температура на околния въздух при складира-25-70 °C

Устойчивост на вибрации1.5 mm пик до пик (f= 3-13 Hz) в съответствие с IEC 60068-2-6

1 gn (f= 13-200 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) съответстващ на IEC 60068-2-27
