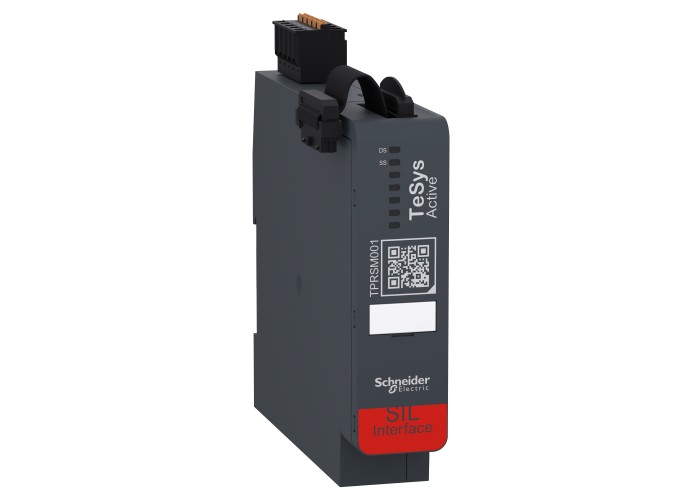

TeSys island SIL интерфейс модул, TeSys island, 24VDC, Изолиран превключващ вход за безопасно спиране, Schneider Electric TPRSM001

Основни

Тип защитавъншен предпазител, 8 A gGпредпазител за Изход на реле

Тип защита на входавътрешни, електронни

тип на изходния сигналреле за мигновено отваряне, 1 NO верига, без потенциал

Тип продукт или компонентSIL интерфейсни модули

[Ue] Изолационно напрежениевходно/изходна верига: 50 V

[Ue] номинално работно напрежениевходно/изходна верига: 24 V DC

[Uimp] Устойчивост на импулсно напрежение2 kV за входно/изходна верига в съответствие с IEC 60947-1

вид на входния сигнализолиран вход за превключване за безопасно спиране

Входно напражение15...28,8V DC състояние 1

0...5V DC състояние 0

Изходящ термичен ток8 A за Изход на реле

Категория на защитаIII

Локална сигнализация за DS (състояние на устройството): 1 LED светодиод (зелено/червено)

за SS (състояние на безопасно спиране): 1 LED светодиод (зелено/червено)

Наименование на продуктаTeSys island

ОбхватTeSys

Представяне на устройствотоф-ция за безоп. спиране за SIL моторни пускатели TPRSS

безопасно спиране, в съответствие с ISO 13849-1

работи само когато е свързан към шинен съединител TPRBC

Съвместимост на продуктитеTPRBC точка на свързване

TPRSS SIL стартер на двигателя

Съкратено наименование на устройствотоTPRSM

функция на модулабезопасно спиране с 1NC или 2NC наблюдение на контактите

Допълнителни устройства

[Us] номинално захранващо напрежение24 V DC доставен от точка на свързване

Енергийно разсейване в W0.7 W Максимално

Консумация на ток10 mA

Монтажен режимхоризонтален и вертикален (35 mm симетрична шина)

Ниво на безопасностSIL 2 в съответствие с IEC 61508 в едноканална системна архитектура

SILCL 2 в съответствие с IEC 62061 в едноканална системна архитектура

PL = d категория 2 в съответствие с ISO 13849-1 в едноканална системна архитектура

Продуктови сертификатиUL

CSA

EAC (в процес на изпълнение)

Свързване - клеморедКонтролна верига: Вадещи се пружинни клеми 5 кабел(и)0.2-2.5 mm² (AWG 24...AWG 14)твърд

Контролна верига: Вадещи се пружинни клеми 5 кабел(и)0.2-2.5 mm² (AWG 24...AWG 14)гъвкав без накрайник на кабела

Контролна верига: Вадещи се пружинни клеми 5 кабел(и)0.25-2.5 mm² (AWG 22...AWG 14)гъвкав с накрайник на кабела

СтандартиIEC 60947-5-1

UL 60947-5-1

Функция за безопасностбезопасно спиране: категория 0 в съответствие с IEC 60204-1

безопасно спиране: категория 1 в съответствие с IEC 60204-1

Нето тегло на продукта0.159 kg

Широчина25 mm

Височина118 mm

Дълбочина114 mm

Околна среда

Електромагнитна съвместимостЕлектростатичен разряд, Ниво 3, 8 kV въздух, 6 kV контакт, в съответствие с EN/IEC 61000-4-2

излъчвани радиочестотни полета, Ниво 3, 10 V/m, в съответствие с EN/IEC 61000-4-3

бърз тест за преходен имунитет, Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-4

тест за устойчивост на пикове (Общ режим), Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-5

Защитни меркиTC

Ниво на замърсяване2

Относителна влажност5-95 %

Пожароустойчивост960 °C в съответствие с UL 94

Степен на защита IPIP20

Температура на околния въздух при работа-10-60 °C

Температура на околния въздух при складира-25-70 °C

Устойчивост на вибрации1.5 mm пик до пик (f= 3-13 Hz) в съответствие с IEC 60068-2-6

1 gn (f= 13-200 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) съответстващ на IEC 60068-2-27

Допустима надморска височина0...2000 м Без отклонение
