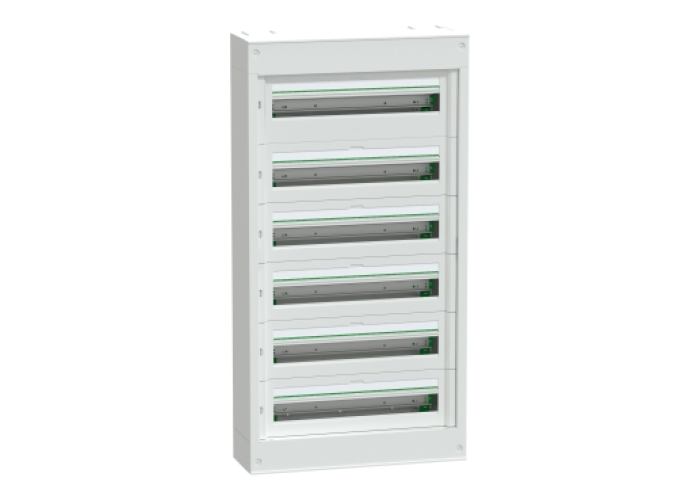

PrismaSeT S Модулно табло, открит монтаж 6х24модула 1TB, Schneider Electric LVSST624

Детайлна информация

Основни

Обхват / ГамаPrismaSeT

Наименование на продуктаS

Тип продукт или компонентКорпус

Тип таблоРазпределително табло

Описание на таблотоWall-mounted enclosure

Монтаж на таблотоОткрит

Допълващи

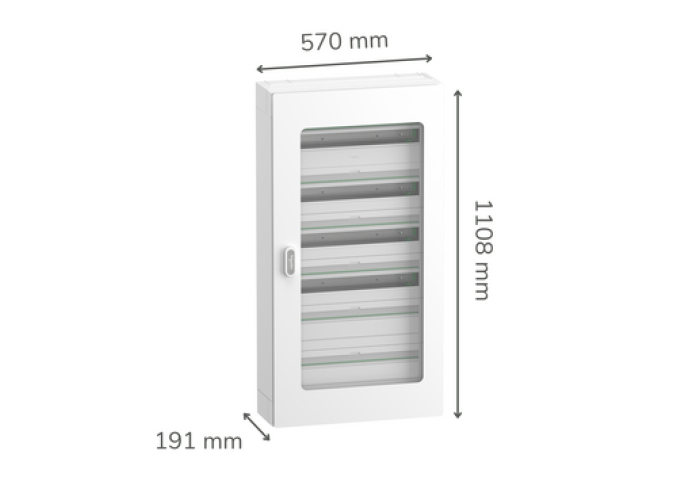

ШирочинаТотал: 570 mm

ВисочинаТотал: 1106 mm

ДълбочинаТотал : 191 mm

Брой 18 мм модули на ред24

Брой хоризонтални редове6

Общ брой 18 мм модули144

9 мм стъпка288

Клас на електроизолацияКлас II

Предоставено оборудване6 #N/A

6 blanking plate strip

1 Клемен блок

4 #N/A

6 modular plate

Вид на предната плочаМодулен

Тип шиниСиметрична DIN

описание на монтажната плочаБез монтажна плоча

Сменяеми частиDIN шина

разсейване на мощността във W169 W

[In] номинален ток160 A

[Ue] Изолационно напрежение400 V

кабелен входCable or tube

Фабрично разпробити плочи

Trunking

Подвижни плочи

Номера на клемите1 Земя с 72 изводи

разпределителен блок9 x 25 mm² + 63 x 4 mm² за Земя

Свързване - клеморедВинтова връзка (Земя) , 9 x 6…25 mm²

Натискане (Земя) , 63 x 1,5…4 mm² (гъвкав)

Натискане (Земя) , 63 x 6 mm² (твърд или неподвижен)

Тип заключване

Материал на таблотоТабло: Метал

Front plate: технопластмаса

Нето тегло на продукта20,350 kg

ЦвятТабло: бял (RAL 9003)

Front plate: бял (RAL 9003)

Пазарен сегментЖилищни сгради

Малки сгради

Околна среда

ОгнеупоренFront plate: 750 C в съответствие с IEC 60695-2-11

Степен на защита IPIP30 without door

IP41 with door

Степен на защита IKIK08 without door

IK09 with door

Категория на защитаII

Температура на околния въздух при работа-25…60 C

СтандартиIEC 61439-1

IEC 61439-2

IEC 61439-3

Опаковъчни единици

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 121,0 cm

Широчина на пакет 161,0 cm

Дължина на пакет 1115,5 cm

Тегло на пакет 122,5 kg

Тип пакет 2P12

Брой единици в пакет 24

Височина на пакет 296,0 cm

Широчина на пакет 280,0 cm

Дължина на пакет 2120,0 cm

Тегло на пакет 2100,5 kg
