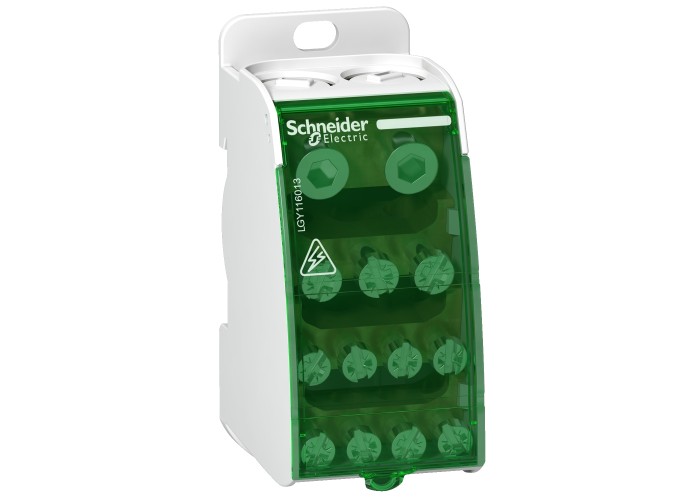

Schneider Electric LGY116013 - Prisma G - Linergy DS разпределителен блок 1P - 160A - 13 отвора

Основни

Гама на продуктаLinergy

Тип продукт или компонентразпределителен блок

Наименование на продуктаLinergy DS

Гама на продуктаLinergy

Пазарен сегментМалки търговски обекти

Допълнителни устройства

Съвместимост на гаматаPrisma G

Prisma P

Prisma PH

Prisma Pack

Spacial

Kaedra

Pragma

TeSys

[In] номинален ток160 A при 40 °C

[Ue] Номинално изолационно напрежение500 V AC

[Ue] номинално работно напрежение230 V AC Ph/N

440 V AC Ph/Ph

[Uimp] Устойчивост на импулсно напрежение8 kV

9 мм стъпки4

Брой полюси1P

Затягащ моментДистрибуция: 2-2 N.m Плосъкотвертка7.5 mm

Дистрибуция: 2-2 N.m PZ2отвертка7.5 mm

Дистрибуция: 2-2 N.m Плосъкотвертка5.8 mm

Дистрибуция: 2-2 N.m PZ2отвертка5.8 mm

Захранване: 9-9 N.m Плосъкотвертка12 mm

Захранване: 9-9 N.m PZ2отвертка12 mm

Максимален ток на устойчивост36 kA

Монтажна подпораDIN шина

Номинален работен ток160 A при 40 °C

разпределителен блок13 отвора

Свързване - клеморедЗахранване: Винтова клема 2 кабел(и)25-70 mm² твърд

Захранване: Винтова клема 2 кабел(и)16-50 mm² гъвкав с накрайник на кабела

Дистрибуция: Винтова клема 3 кабел(и)2.5-25 mm² твърд

Дистрибуция: Винтова клема 3 кабел(и)1.5-16 mm² гъвкав с накрайник на кабела

Дистрибуция: Винтова клема 8 кабел(и)1.5-16 mm² твърд

Дистрибуция: Винтова клема 8 кабел(и)1.5-10 mm² гъвкав с накрайник на кабела

Съвместимост на продуктитеSpacial табла

Устойчивост на ток на късо съединение8.4 kA за 1 s

Нето тегло на продукта0.168 kg

Широчина36 mm

Височина85 mm

Дълбочина50.5 mm

Цвятбял (RAL 9003)

Околна среда

Диелектрична якост2500 V

Категория на защитаIII

Ниво на замърсяване3

СтандартиEN/IEC 60947-7-1

EN/IEC 61439-1

Температура на околния въздух при работа-25-55 °C
