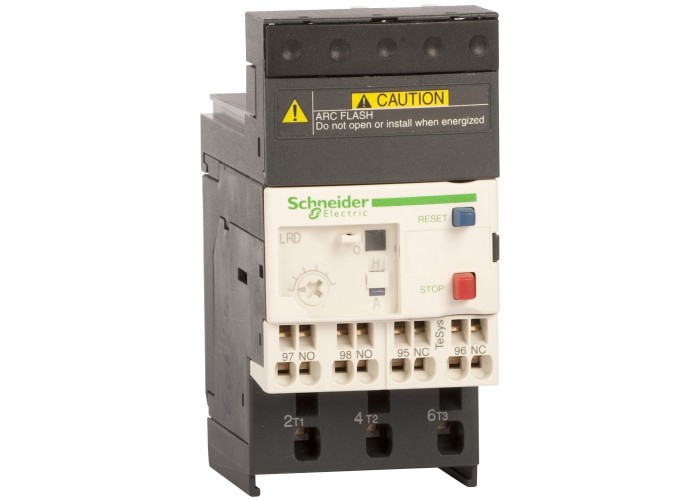

Thermal overload relay, TeSys Deca, 690VAC, 0.63 to 1A, 1NO+1NC, class 10A, spring terminal, Schneider Electric LRD053

Детайлна информация

Обхват / ГамаTeSys

Наименование на продуктаTeSys LRD< br /> TeSys Deca

Тип продукт или компонентDifferential thermal overload relay

Съкратено наименование на устройствотоLRD

Приложение на релетоМоторна защита

Съвместимост на продуктитеLC1D32< br /> LC1D09< br /> LC1D12< br /> LC1D38< br /> LC1D25< br /> LC1D18

тип мрежаDC< br /> AC

Клас на термично претоварванеClass 10A в съответствие с IEC 60947-4-1

Регулируема термозащита0,63…1 A

[Ue] Изолационно напрежениеЗахранваща верига: 600 V в съответствие с CSA< br /> Захранваща верига: 600 V в съответствие с UL< br /> Захранваща верига: 690 V в съответствие с IEC 60947-4-1

Честота на мрежата0...400 Hz

Монтажна подпораПлоча, Със специфични аксесоари< br /> Шина, Със специфични аксесоари< br /> Под контактор

Праг на задействане1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1

Спомагателни контакти1 NO + 1 NC

Номинален термичен ток5 A за Сигнализираща мрежа

Допустим ток3 A при 120 V AC-15 за Сигнализираща мрежа< br /> 0,22 A при 125 V DC-13 за Сигнализираща мрежа

[Ue] номинално работно напрежение690 V AC 0...400 Hz за захранваща верига в съответствие с IEC 60947-4-1

Номинален параметър на предпазителя4 A gG for Сигнализираща мрежа< br /> 4 A BS for Сигнализираща мрежа

[Uimp] Устойчивост на импулсно напрежение6 kV

Детекция при отпадане на фаза0

Тип управлениеЧервен Бутон: Стоп< br /> Син Бутон: Нулиране

Температурна компенсация-20…60 °C

Свързване - клеморедВерига за управление: spring terminals 1 1…2,5 mm² Твърд без кабелен накрайник< br /> Верига за управление: spring terminals 1 1…2,5 mm² гъвкав без кабелен накрайник< br /> Захранваща верига: spring terminals 1 1,5…4 mm² гъвкав без кабелен накрайник< br /> Захранваща верига: spring terminals 1 1,5…4 mm² гъвкав С кабелен накрайник

Височина93 mm

Широчина45 mm

Дълбочина72 mm

Нето тегло на продукта0,14 kg

издръжливост на климатични условияв съответствие с IACS E10

IP степен на защитаIP20 в съответствие с IEC 60529

Температура на околния въздух при работа-20…60 °C Без отклонение в съответствие с IEC 60947-4-1

температура на околната среда за съхранениe-60…70 °C

Устойчивост на горенеV1 в съответствие с UL 94

Механична устойчивостВибрации: 6 Gn в съответствие с IEC 60068-2-6< br /> Удари: 15 Gn for 11 ms в съответствие с IEC 60068-2-7

Диелектрична якост1,89 kV при 50 Hz в съответствие с IEC 60947-1

СтандартиEN/IEC 60947-4-1< br /> EN/IEC 60947-5-1< br /> UL 60947-4-1< br /> UL 60947-5-1< br /> CSA C22.2 No 60947-4-1< br /> CSA C22.2 No 60947-5-1< br /> GB/T 14048.4< br /> GB/T 14048.5< br /> EN 50495

Продуктови сертификатиIEC< br /> UL< br /> CSA< br /> CCC< br /> EAC< br /> BV< br /> RINA< br /> DNV-GL< br /> LROS (регистър на корабоплаването на Lloyds)< br /> ATEX INERIS

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 15,5 cm

Широчина на пакет 18,0 cm

Дължина на пакет 110,0 cm

Тегло на пакет 1197,0 g

Тип пакет 2S02

Брой единици в пакет 223

Височина на пакет 215,0 cm

Широчина на пакет 230,0 cm

Дължина на пакет 240,0 cm

Тегло на пакет 24,731 kg

Гаранция (в месеци)18
