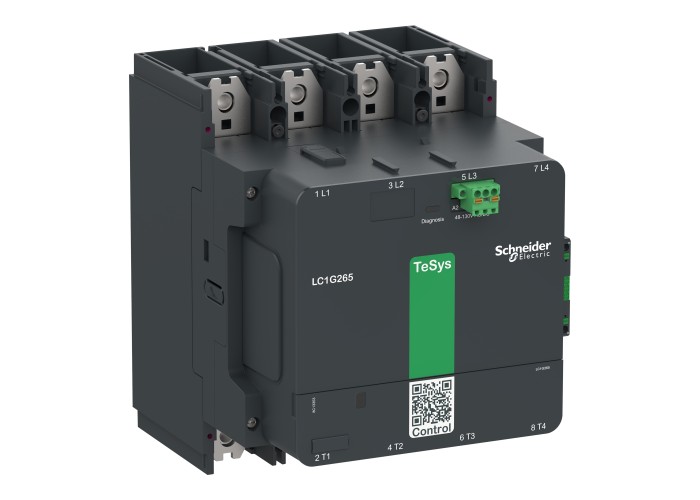

TeSys G Високомощен контактор, TeSys Giga, 4 полюса (4NO), AC-1 <=440V 550A, стандартна версия, 100…250V широколентова AC/DC намотка, Schneider Electric LC1G4004KUEN

Основни

Гама на продуктаTeSys Giga

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение100...250 V AC 50/60 Hz

100...250 V DC

[Ue] номинално работно напрежение≤ 1000 V AC 50/60 Hz

≤ 460 V DC

Брой полюси4P

Граници на управляващото напрежение на бобоперативен: 0.8 Uc Min...1.1 Uc Max (at < 60 °C)

Отпадане: 0.1 Uc Max...0.45 Uc Min (at < 60 °C)

Категория за оползотворяванеAC-3

AC-3e

AC-1

AC-5a

AC-5b

AC-6a

AC-6b

DC-1

DC-3

DC-5

Номинален работен ток400 A (at < 60 °C) at ≤ 440 V AC-3

550 A (at < 40 °C) at ≤ 1000 V AC-1

ОбхватTeSys

Приложение на контакторапревключване на мощността

Съкратено наименование на устройствотоLC1G

Допълнителни устройства

Нето тегло на продукта8.2 kg

[Ue] Изолационно напрежение1000 V

[Uimp] Устойчивост на импулсно напрежение8 kV

Брой модули на PLC на PC0

Електрическа устойчивост300 cycles AC-1при Ue 400 V

Затягащ момент35 N.m

Категория на защитаIII

Код за съвместимостLC1G

Консумация на електроенергия в състояние "ho15.5-15.5 VA

Консумация на мощност в състояние "hold-in"9.3-9.3 W

Контакти4 NO

Механична издръжливост8 Mcycles

Монтажна подпораПластина

Номинален действащ ток на претоварване5090 A at 440 V

Номинален параметър на предпазителя500 A aM at ≤ 440 V for Мотор

315 A aM at ≤ 690 V for Мотор

630 A gG at ≤ 690 V

Номинален термичен ток550 A (at 40 °C)

Номинална изключвателна способност3480 A at 440 V

Продуктови сертификатиCB Scheme

CCC

cULus

EAC

CE

UKCA

EU-RO-MR by DNV-GL

Пускова мощност в VA750-750 VA

Пускова мощност в W660 W

Работен обхват600 cyc/h AC-3

600 cyc/h AC-3e

300 cyc/h AC-1

Работно време40...70 ms затваряне

15...50 ms отваряне

Разсейване на мощността на всеки полюс30 W AC-1 - Ith 550 A

16 W AC-3 - Ith 400 A

Свързване - клеморедЕлектрическа верига: лента 2 - busbar cross section: 32 х 10 мм

Електрическа верига: пръстенови клеми 1 185-185 mm²

Контролна верига: натискане 1 0.2-2.5 mm² - cable stiffness: здраво залепен Без кабелен накрайник

Контролна верига: натискане 1 0.25-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: натискане 2 0.5-1.0 mm² С кабелен накрайник

Контролна верига: натискане 0.75-2.5 mm² - cable stiffness: здраво залепен Без кабелен накрайник

Контролна верига: натискане 0.75-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Свързващи клеми45 mm

Спомагателни контакти1 NO + 1 NC

Средна стойност на импеданса0.0001 Ohm

СтандартиEN/IEC 60947-4-1

EN/IEC 60947-5-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

JIS C8201-4-1

JIS C8201-5-1

Технология на бобинатавградено двупосочно пиково ограничение

Устойчивост на ток на късо съединение3.6 kA - 10 s

2.4 kA - 30 s

1.7 kA - 1 мин

1.2 kA - 3 мин

1.0 kA - 10 min

Широчина185 mm

Височина225 mm

Дълбочина226 mm

Околна среда

Допустима температура на околния въздух ок-40-70 °C При Uc

Защитни меркиTH

Механична устойчивостВибрации 5-300 Hz 2 gn контактор отворен

Вибрации 5-300 Hz 4 gn контактор затворен

Удар 10 gn 11 ms контактор отворен

Удар 15 gn 11 ms контактор затворен

Степен на защита IPIP2X предна страна с покритие в съответствие с IEC 60529

IP2X предна страна с покритие в съответствие с VDE 0106

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-25-60 °C

Цвяттъмносив
