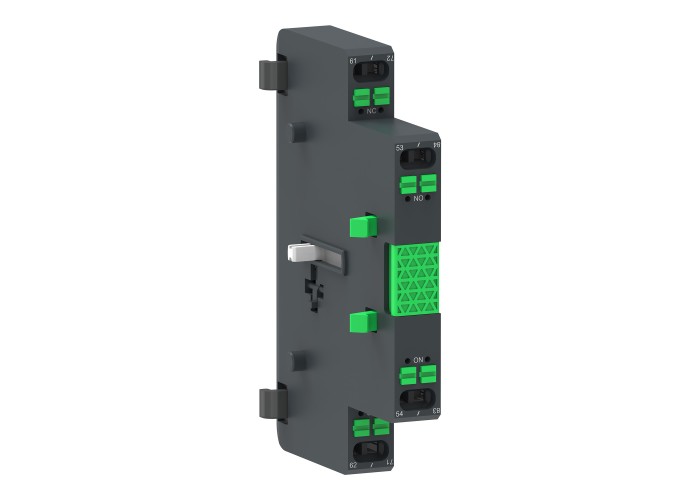

TeSys G Спомагателен контактен блок, 1NO+1NC, страничен монтаж, Push-in клеми, Schneider Electric LAG8N113

Основни

Гама на продуктаTeSys G

Съвместимост на гаматаTeSys G LC1G

Тип продукт или компонентСпомагателен контактен блок

Действие на спомагателните контактимигновен

Контакти1 NO + 1 NC

ОбхватTeSys

Свързване - клеморедСамозатягащи се клеми0.75-2.5 mm²здраво залепен без накрайник на кабела

Самозатягащи се клеми0.75-2.5 mm²гъвкав с накрайник на кабела

Съкратено наименование на устройствотоLAG8N

Допълнителни устройства

Тип защитаПредпазител gG 10 A

Нето тегло на продукта0.05 kg

[Ue] Изолационно напрежение500 V в съответствие с IEC 60947-5-1

500 V - сертификатиCSA

500 V - сертификатиUL

[Ue] номинално работно напрежение500 V AC 25...400 Hz

Време без припокриване1.5 ms При изключване на захранването без припокриване между NC и NO контакт

1.5 ms При захранване без припокриване между NC и NO контакт

Допустим рейтинг за кратко време100 A 60 °C 1 s

120 A 60 °C 500 ms

140 A 60 °C 100 ms

Механична издръжливост8 Mcycles

Минимален ток за превключване1 mA

Минимално напрежение при превключване17 V

Място на монтажстрана

Номинален действащ ток на претоварване140 A AC conforming to IEC 60947-5-1

250 A DC conforming to IEC 60947-5-1

Номинален термичен ток10 A (at 60 °C)

Съпротивление на изолацията> 10 MOhm

Широчина15.4 mm

Височина55.8 mm

Дълбочина84.8 mm

Околна среда

Допустима надморска височина3000 m

Защитни меркиTH

Продуктови сертификатиCB Scheme

CCC

cULus

CE

UKCA

EU-RO-MR by DNV-GL

EAC

СтандартиEN/IEC 60947-5-1

UL 60947-5-1

CSA C22.2 No 60947-5-1

GB 14048.5

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-25-60 °C
