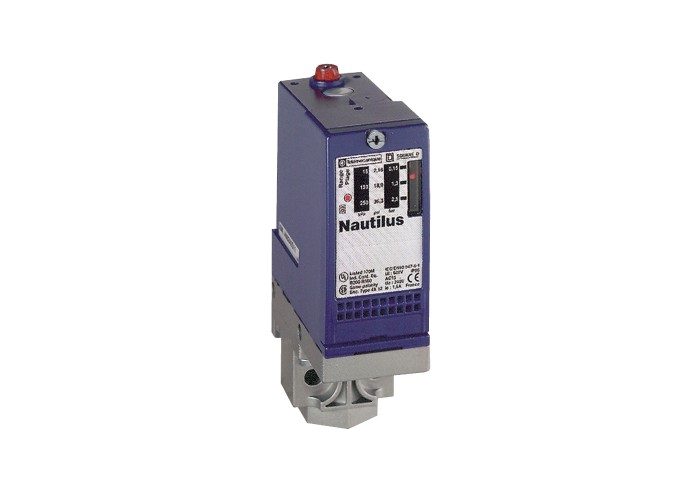

Пресостат XMLA 70 bar - фиксирана скала 1 праг - 1 C/O, Telemecanique XMLA070D2S13 - OsiSense XM

Основни

Гама на продуктаTelemecanique Pressure sensors XM

продукт или тип компонентЕлектромеханичен сензор за натиск

Тип и състав на контактите1 C/O

Тип меренефиксиран диапазон

Тип на електрическата веригаКонтролна верига

Тип на флуидна връзка1/4" - 18 NPTF (female)

Тип сензор за наляганеЕлектромеханичен сензор за натиск

[In] номинален ток3 A, B300, AC-15 (Ue = 120 V) в съответствие с EN/IEC 60947-5-1

1.5 A, B300, AC-15 (Ue = 240 V) в съответствие с EN/IEC 60947-5-1

0.1 A, R300, DC-13 (Ue = 250 V) в съответствие с EN/IEC 60947-5-1

AWG скалаAWG 20...AWG 14

Електрическо свързванеscrew-clamps terminals, 1 x 0.5...2 x 2.5 mm²

За локално показванеС

Кабелен входкабелно уплътнение 7-13 mm

Контролирана течностhydraulic oil (0-160 °C)

Максимално допустимо аварийно налягане160 bar

Материал на таблотоzinc alloy

Материали в контакт с течностиFPM, FKM

brass

PTFE

Стомана

Механизъм наляганеpiston

Начин на работаdetection of 1 single threshold

Размер на сензор за налягане70 bar

Разрушително налягане320 bar

Регулируемо ниво на превключване при намаляне на налягането2-62.5 bar

Регулируемо ниво на превключване при покачване на налягането5-70 bar

Специфично приложение на продукта-

Съкратено наименование на устройствотоXMLA

Допълнителни устройства

[Ue] Изолационно напрежение300 V в съответствие с UL 508

500 V в съответствие с EN/IEC 60947-1

300 V в съответствие с CSA C22.2 No 14

[Uimp] Устойчивост на импулсно напрежение6 kV EN/IEC 60947-1

Maximum resistance across terminals25 mOhm в съответствие с IEC 255-7 category 3

25 mOhm в съответствие с NF C 93-050 method A

Вит блок клеми4 клеми

Действие на спомагателните контактиsnap действие

Естествен диференциал при висока настройка7.5 bar (+/- 1 bar)

Естествен диференциал при ниска настройка3 bar (+/- 1 bar)

Защита от късо съединение10 A Карта предпазител gG (gl)

Максимално допустимо налягане на цикъл90 bar

Материал на контактитеsilver contacts

Механична издръжливост6000000 цикъла

Настройкивъншно

Описание на клеморед ISO n°1(13-14-11-12)OF

Работен обхват60 cyc/mn

Точност на повтаряне2 %

тегло на продукта0.695 kg

Широчина35 mm

Височина113 mm

Дълбочина75 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 1140

Клас I съответстващ на IEC 536

Клас I съответстващ на NF C 20-030

Защитни меркиTC standard version

Продуктови сертификатиCCC

BV

LROS (Lloyds register of shipping)

EAC

UL

CSA

Работно положениеВсяка позиция

СтандартиEN/IEC 60947-5-1

CSA C22.2 No 14

UL 508

CE

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации4 gn 30-500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар50 gn в съответствие с IEC 60068-2-27
