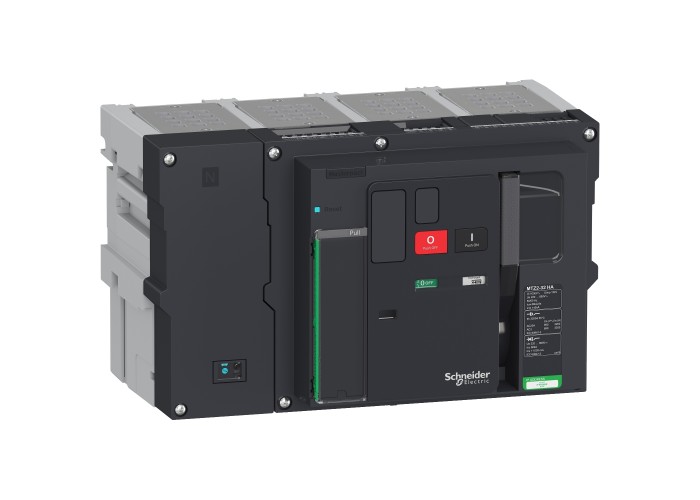

Schneider Electric LV848320 - Masterpact MTZ - Товаров прекъсвач Masterpact MTZ2 32 HA - 3200 A - 4P изваждаем

Основни

Съвместимост на гаматаMasterpact MasterPact MTZ2 32

тип на мрежатаAC

Тип продукт или компоненттоваров разединител

Брой полюси4P

Наименование на продуктаMasterpact MTZ2

Гама на продуктаMasterpact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMTZ2 32 HA

товаров разединителMasterPact MTZ2 32 HA

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип Монтажизваждаем

Тип управлениеБутон

[Ics] номинална експлоатационна прекъсваща с66 kA при 220...690 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост66 kAпо време на1 s в съответствие с EN/IEC 60947-3

55 kAпо време на3 s в съответствие с EN/IEC 60947-3

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с EN/IEC 60947-3

Видимо прекъсванене

Възможност за изолацияда в съответствие с EN/IEC 60947-3

Електрическа устойчивостAC-23A: 5000 cycles 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

AC-23A: 2500 cycles 690 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

Изключвателна способност66 kA Icu при 220...690 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

Индикатор за позиция на контактаДа

Категория за оползотворяванеAC-23A

AC-3

Код за съвместимостMTZ2 32

Код изключвателна способностHA

Механична издръжливост20000 cycles with periodic preventive maintenance в съответствие с EN/IEC 60947-3

Монтажна подпораШаси

Номинален действащ ток на късо съединение145 kA peak 220...690 V AC при 50/60 Hz

Номинален работен ток3200 A AC 50/60 Hz 690 V

Свързващи клеми115 mm

Широчина556 mm

Височина439 mm

Дълбочина403 mm

Околна среда

Нето тегло на продукта120 kg

Ниво на замърсяване3 в съответствие с EN/IEC 60947-4-1

Продуктови сертификатиIECEE CB Scheme

СтандартиEN/IEC 60947-3

Степен на защита IPIP30

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C
