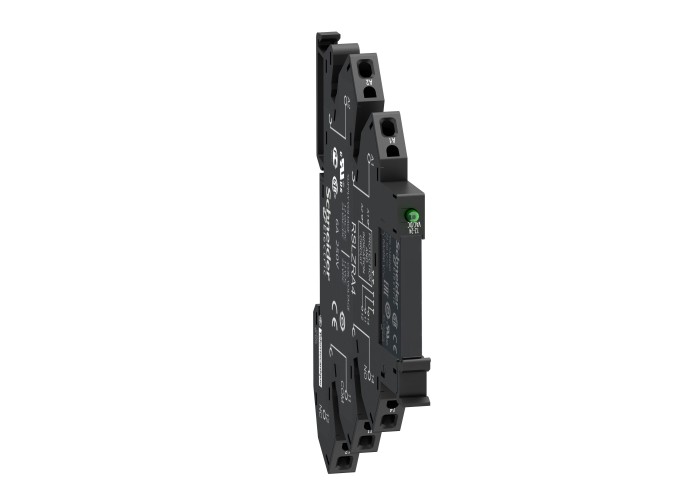

Schneider Electric RSL1PRJU - Harmony Electromechanical Relays - Реле, 1 C/O + цокъл, пружинни клеми, 12VAC/DC

Основни

Гама на продуктаЕлектромеханични Релета Harmony

име на серияИнтерфейс реле

Тип и състав на контактите1 C/O

Тип продукт или компонентpre-assembled plug-in relay with socket

[In] номинален ток6 A

[Uc] Контролно напрежение12 V

[Uc] Управляващо напрежение12 V AC/DC

Номинален стандартен термичен ток6 A at -40-55 °C

Рсабота на контактастандартно

Свързване - клеморедspring terminals

Статус LEDс

Съкратено наименование на устройствотоRSL

Форма на щифтПлосък (PCB тип)

Допълнителни устройства

Тип управлениеБез бутон

Нето тегло на продукта0.029 kg

[Ue] Изолационно напрежение250 V в съответствие с IEC

277 V в съответствие с cUL

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC

Данни за безопасностB10d = 60000

Електрическа устойчивост60000 цикъла за резистивен, 6 A при 250 V, AC-1

Категория на защитаRT III

Код за съвместимостRSL

Максимална превключвателна възможност1500 VA

150 W

Максимално превключвателно напрежение277 V

МаркировкаCE

Материал на контактитеСребърна сплав (AgSnO2)

Механична издръжливост10000000 cycles

Минимален капацитет на превключване120 mW

Минимален ток за превключване100 mA

Минимално превключвателно напрежение12 V

Минимилано доставно количество10

Монтажна подпора35 mm симетрични DIN шина

Натиск на накрайниците10-40 N

Начин на монтажplastic compression spring

Номинален работен ток6 A 1 C/O (AC-1/DC-1) в съответствие с IEC/UL

Номинален ток6 A at 250 V AC 0.5 mm дистанция за монтаж

Описание на клеморед ISO n°1(A1-A2)CO

(11-12-14)OC

Подредбана клемите на контактаОтделен

Праг при отпадане на напрежението≥ 0.05 Uc

Представяне на устройствотоцялостен продукт

Работен обхват≤ 72000 цикъла/час Без товар

≤ 360 цикъла/час Под товар

Работно време5 ms Нулиране

12 ms

Работно положениеВсяка позиция

Свързване - клеморедspring terminals, 1 x 0.2...1 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник

spring terminals, 1 x 0.2...1 x 1.5 mm² (AWG 24...AWG 16) Твърд Без кабелен накрайник

Средна консумация на бобината0.17 W, DC

Средно съпротивление848 Ohm мрежа: DC в 23 °C +/- 10 %

Тестови ниваНиво A групово монтиране

Широчина6.2 mm

Височина78.6 mm

Дълбочина101 mm

Околна среда

Входно напражение12 V AC/DC 11.4...14.4 V)

Диелектрична якост1000 V AC Между контакти

4000 V AC Между бобина и прекъсвач

Продуктови сертификатиCSA

UL

GOST

СтандартиCSA C22.2 No 14

UL 508

IEC 61810-1

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-40-55 °C

Устойчивост на вибрации10 gnамплитуда = +/- 1 mm е = 10-150 Hz)10 неработни цикъла съответстващ на IEC 60068-2-6

5 gnамплитуда = +/- 1 mm е = 10-150 Hz)10 цикъла на работа съответстващ на IEC 60068-2-6

Устойчивост на удар10 gn (продължителност = 11 ms) за В операция съответстващ на IEC 60068-2-27

5 gn (продължителност = 11 ms) за Не работи съответстващ на IEC 60068-2-27
