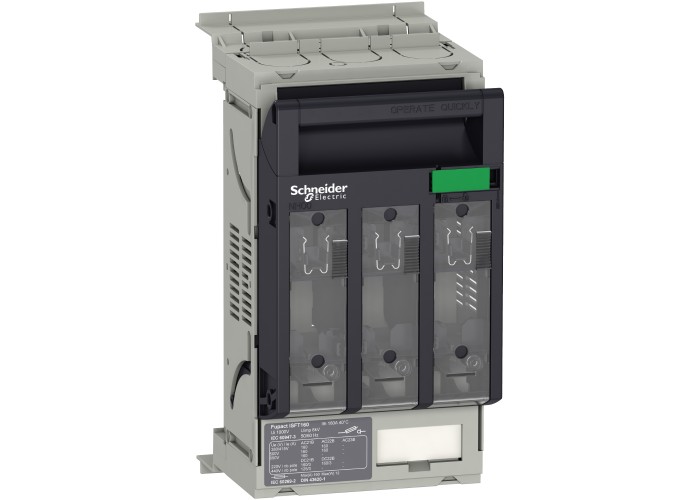

Schneider Electric LV480803 - Fupact INF/ISFL/ISFT - fuse Товаров разединител, Fupact ISFT160, 160 A, DIN NH00, 3 полюса, busbars mounting, turnable hook

Основни

Тип предпазителDIN

Тип продукт или компоненттоваров прекъсвач

[Ue] номинално работно напрежение690 V AC 50/60 Hz

440 V DC

800 V AC 50/60 Hz AC-20

800 V DC DC-20

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz

1000 V DC

[Uimp] Устойчивост на импулсно напрежение8 kV

Maximum power dissipation per pole15 W

Number of fuse carriers3

Брой полюси3P

Видимо прекъсванеДа

Възможност за изолацияда в съответствие с EN/IEC 60947-3

Индикатор за позиция на контактаДа

Наименование на продуктаFupact ISFT

Номинален работен токAC-21B: 160 A при 220/240 V AC 50/60 Hz

AC-21B: 160 A при 380/415 V AC 50/60 Hz

AC-21B: 160 A при 440/480 V AC 50/60 Hz

AC-21B: 160 A при 500 V AC 50/60 Hz

AC-21B: 160 A при 660/690 V AC 50/60 Hz

AC-22B: 160 A при 220/240 V AC 50/60 Hz

AC-22B: 160 A при 380/415 V AC 50/60 Hz

AC-22B: 160 A при 440/480 V AC 50/60 Hz

AC-22B: 160 A при 500 V AC 50/60 Hz

DC-21B: 160 A при 220 V DC (3 poles in series)

DC-21B: 125 A при 440 V DC (3 poles in series)

DC-22B: 160 A при 220 V DC (3 poles in series)

Номинален стандартен термичен ток160 A при 40 °C 12 W

Номинален термичен ток160 A 40 °C ) 12 W

Гама на продуктаFuPacT

Приложение на устройствотоequipment protection, monitoring and control

Дистрибуция

Размер на предпазителяNH00

Съкратено наименование на устройствотоISFT160

Функция за сигнализацияseparated fuse monitor

Допълнителни устройства

Тип МонтажФиксиран

Тип управлениеfuse carriers handle

[Im] rated making and breaking capacity 7.65 kA при 690 V

Електрическа устойчивостAC-21B: 200 cycles 690 V AC 50/60 Hz

AC-22B: 200 cycles 500 V AC 50/60 Hz

AC-23B: 200 cycles 415 V AC 50/60 Hz

Затягащ момент6 N.m за Клеми

Изключвателна способност80 kA при 415 V (AC)

80 kA при 500 V (AC)

25 kA при 690 V (AC)

Код за съвместимостISFT160

Механична издръжливост1600 cycles

Монтажна подпорамонтажна плоча

шинопровод

Място на монтажстранично

Номинален режимнепрекъснат

Позиция за монтажвертикален

Хоризонтален

положение за заключване(блокиране)lead seal

Продуктови сертификатиCE

CCC

EAC

Рсабота на контактаsingle-break

Свързване - клеморедhook-on upstream 160 A 60 mm

Винтова връзка надолу по веригата M8 160 A

СтандартиEN/IEC 60947-1

EN/IEC 60947-3

Устойчивост на ток на късо съединение5 kA за 1 s

Нето тегло на продукта0.6 kg

Широчина106 mm

Височина206 mm

Дълбочина80 mm

Околна среда

Защита от токов ударclass II front face

Ниво на замърсяване3 в съответствие с IEC 60947

Степен на защита IK IK07 в съответствие с EN 50102

Степен на защита IPIP3x предна страна: conforming to IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-20-70 °C
