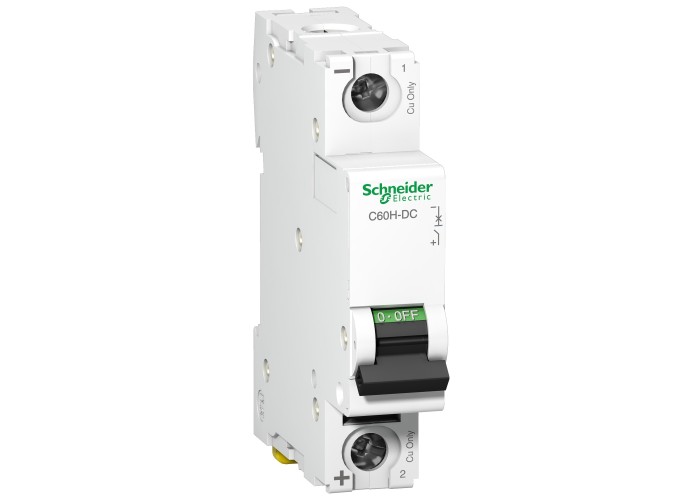

Schneider Electric A9N61512 - Acti 9 C60H-DC, C60PV-DC - Миниатюрен автоматичен прекъсвач - C60H - 1 полюс - 20 A - крива C

Основни

Гама на продуктаC60

тип на мрежатаDC

Тип продукт или компонентМиниатюрен прекъсвач

[In] номинален ток20 A при 25 °C

Брой защитени полюси1

Брой полюси1P

Възможност за изолацияда в съответствие с IEC 60947-2

да в съответствие с EN 60947-2

Изключвателна способност10 kA Icu при 220 V DC в съответствие с EN 60947-2

10 kA Icu при 220 V DC в съответствие с IEC 60947-2

6 kA Icu при 250 V DC в съответствие с EN 60947-2

6 kA Icu при 250 V DC в съответствие с IEC 60947-2

20 kA Icu при 110 V DC в съответствие с EN 60947-2

20 kA Icu при 110 V DC в съответствие с IEC 60947-2

Категория за оползотворяванеКатегория А в съответствие с EN 60947-2

Категория А в съответствие с IEC 60947-2

Код изключвателна способностH

КриваС

Наименование на продуктаActi 9 C60H-DC

Гама на продуктаActi9

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоC60H-DC

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Тип заключванеin position O

Тип МонтажФиксиран

Тип управлениещифт

Нето тегло на продукта0.128 kg

[Ue] Номинално изолационно напрежение500 V DC в съответствие с IEC 60947-2

500 V DC в съответствие с EN 60947-2

[Ue] номинално работно напрежение250 V DC

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с EN 60947-2

6 kV в съответствие с IEC 60947-2

9 мм стъпки2

Електрическа устойчивост3000 cycles L/R = 2 ms

Затягащ моментЕлектрическа верига: 2.5-2.5 N.m Отгоре или отдолу

Защита от земна утечкаБез

Индикатор за позиция на контактаДа

Код за съвместимостC60H-DC

Локална сигнализацияИндикация Вкл./Изкл.

Механична издръжливост20000 cycles

Монтажна подпора35 mm симетрични DIN шина

Пазарен сегментМалки търговски обекти

Жилищни сгради

положение за заключване(блокиране)заклювчващ

Работна изключвателна възможност15 kA 75 % в съответствие с EN 60947-2 - 110 V DC

15 kA 75 % в съответствие с IEC 60947-2 - 110 V DC

4.5 kA 75 % в съответствие с EN 60947-2 - 250 V DC

4.5 kA 75 % в съответствие с IEC 60947-2 - 250 V DC

7.5 kA 75 % в съответствие с EN 60947-2 - 220 V DC

7.5 kA 75 % в съответствие с IEC 60947-2 - 220 V DC

Разпределителен блокОтгоре или отдолу: стандартно

Съвместимост на продуктитеC60 accessories

C60 auxiliary

Честота на мрежата50/60 Hz

Цвятбял

Околна среда

Допустима работна надморска височина2000 m

Категория на защитаIV

Ниво на замърсяване3 в съответствие с EN 60947-2

3 в съответствие с IEC 60947-2

Отговаряне на тропически изисквания2 в съответствие с IEC 60068-2

СтандартиEN 60947-2

IEC 60947-2

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C
