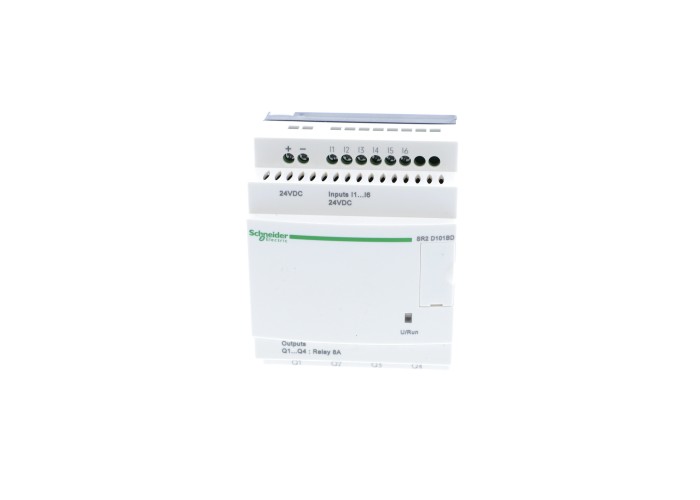

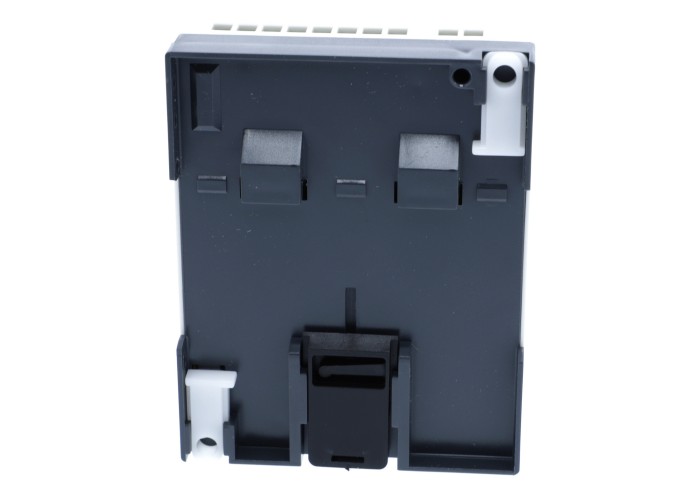

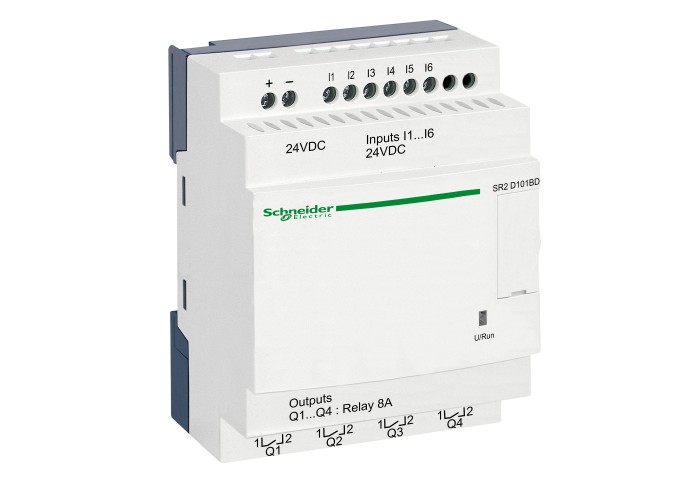

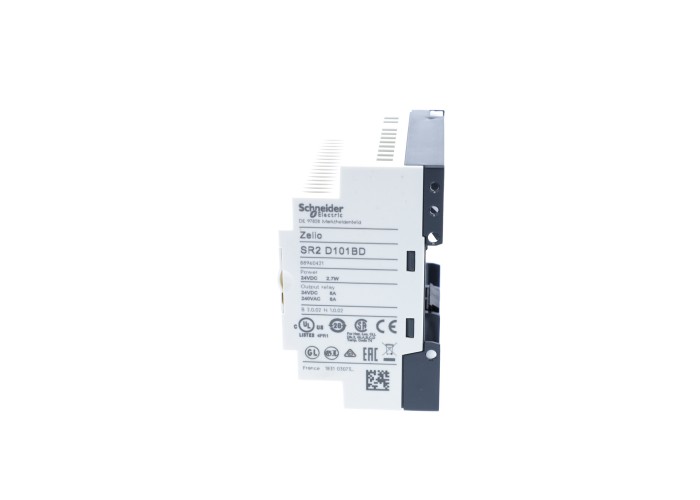

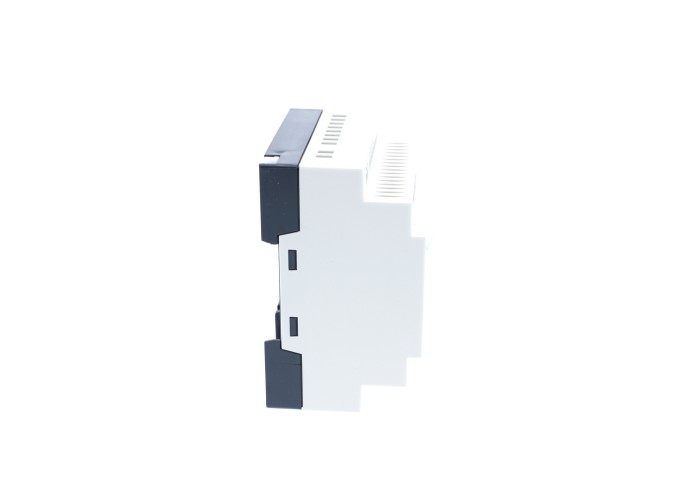

Schneider Electric SR2D101BD - Zelio Logic - Реле BL 10 I-O 24 VDC WC

Основни

Гама на продуктаZelio Logic

Тип продукт или компонентcompact smart relay

Допълнителни устройства

Тип и състав на контактитеНЕ за Изход на реле

[Uimp] Устойчивост на импулсно напрежение4 kVв съответствие сEN/IEC 60947-1 and EN/IEC 60664-1

[Us] номинално захранващо напрежение24 V DC

Checksprogram memory on each power up

Maximum supply current100 mA (without extension)

Number or control scheme lines240-240 с ladder

Reverse polarity protectionС

брой изходи4 Реле

Вид дискретен входСъпротивителни

Време за възстановяване10 години при 25 °C

Време за реакция10 ms (from state 0 to state 1) за Изход на реле

5 ms (from state 1 to state 0) за Изход на реле

време за цикъл6-90 ms

Входна съвместимост3-wire proximity sensors PNP за Дискретен вход

Входно съпротивление12 kOhm за IB...IG used as analogue input circuit

12 kOhm за IB...IG used as discrete input circuit

7.4 kOhm за I1...IA and IH...IR discrete input circuit

Гарантирано ниво на захранване 0≤ 5 V за I1...IA and IH...IR discrete input circuit

≤ 5 V за IB...IG used as discrete input circuit

Гарантирано ниво на захранване 1≥ 15 V за I1...IA and IH...IR discrete input circuit

≥ 15 V за IB...IG used as discrete input circuit

граници на захранващото напрежение19.2-30 V

Дискретен вход по ток4 mA

Дискретен номер на вход6 в съответствие с IEC 61131-2 Type 1

Дискретно входнно напрежение24 V DC

Електрическа устойчивостAC-12: 500000 cycles при 230 V, 1.5 A за Изход на реле в съответствие с IEC 60947-5-1

AC-15: 500000 cycles при 230 V, 0.9 A за Изход на реле в съответствие с IEC 60947-5-1

DC-12: 500000 cycles при 24 V, 1.5 A за Изход на реле в съответствие с IEC 60947-5-1

DC-13: 500000 cycles при 24 V, 0.6 A за Изход на реле в съответствие с IEC 60947-5-1

Енергийно разсейване в W3 W without extension

За локално показванеБез

Затягащ момент0.5 N.m

Изходящ термичен ток8 А за всички 4 изхода за Изход на реле

Категория на защитаIII в съответствие с IEC 60664-1

Механична издръжливост10000000 cycles за Изход на реле

Моментно състояние 0 гарантирано≤ 0.5 mA (IB...IG used as discrete input circuit)

≤ 0.75 mA (I1...IA and IH...IR discrete input circuit)

Моментно състояние 1 гарантирано≥ 1.2 mA (IB...IG used as discrete input circuit)

≥ 2.2 mA (I1...IA and IH...IR discrete input circuit)

Ниво на изходното напрежение24...250 V AC (Изход на реле)

5...30 V DC (Изход на реле)

номер на аналогов вход0

отклонение на часовника12 min/year at 0-55 °C

6 s/month at 25-25 °C

Работен обхват в Hz0.1 Hz (при Ie) за Изход на реле

10 Hz (no load) за Изход на реле

Свързване - клеморедвинтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid

винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) Твърд

винтови клеми, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник

винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) Твърд

винтови клеми, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) гъвкав С кабелен накрайник

часовникБез

Честота на броене1 kHz за Дискретен вход

Нето тегло на продукта0.22 kg

Околна среда

Disturbance radiated/conductedклас B в съответствие с EN 55022-11 group 1

Maximum altitude transport3048 m

Защита от микропрекъсвания1 ms

Относителна влажност95-95 % Без конденз или капеща вода

Продуктови сертификатиCSA

UL

GL

GOST

C-отметка

СтандартиIEC 61000-4-5

IEC 61000-4-12

IEC 60068-2-27 Ea

IEC 61000-4-2 ниво 3

IEC 60068-2-6 Fc

IEC 61000-4-11

IEC 61000-4-4 level 3

IEC 61000-4-6 level 3

IEC 61000-4-3

Степен на защита IPIP20 в съответствие с IEC 60529 (клемен блок)

IP40 в съответствие с IEC 60529 (преден панел)

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-20-40 °C in non-ventilated enclosure в съответствие с IEC 60068-2-1 and IEC 60068-2-2

-20-55 °C в съответствие с IEC 60068-2-1 and IEC 60068-2-2

Характеристики на околната средаEMC директива в съответствие с IEC 61000-6-2

EMC директива в съответствие с IEC 61000-6-3

EMC директива в съответствие с IEC 61000-6-4

EMC директива в съответствие с IEC 61131-2 zone B

Допустима работна надморска височина2000 m
