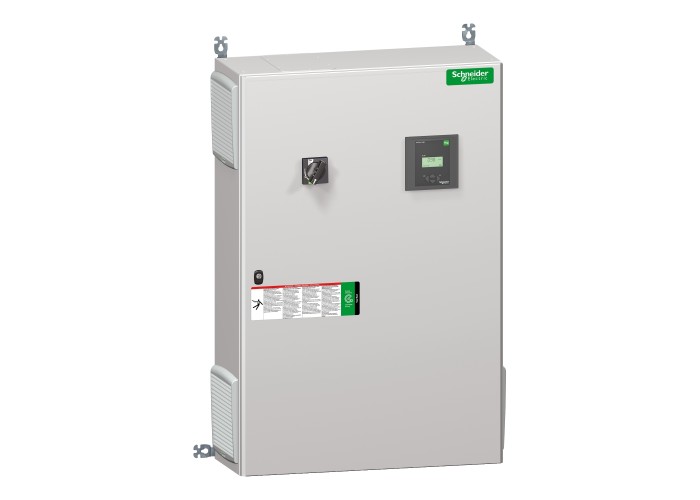

Schneider Electric VLVAW2N03511AA - VarSet LV - VarSet Кондензаторна батерия Auto 175kvar с прекъсвач на входящата верига xxB 400V 50Hz

Основни

Гама на продуктаPowerLogic

Тип продукт или компонентcapacitor bank

Номинална реактивна мощност175 kvar

номинално напрежение на мрежата400 V AC 50 Hz

415 V AC 50 Hz

Гама на продуктаPowerLogic

Работен режимавтоматичен

Съкратено наименование на устройствотоautomatic capacitor bank

Допълнителни устройства

име на серияPowerLogic PFC Capacitor

Тип защитазащита - прекъсвач

Тип управлениевъртяща се дръжка

Нето тегло на продукта131 kg

[Gh/Sn] harmonic pollution rate15-25 %

[Imp] maximum permanent currentкондензатор: 1.8 x In при 480 V в съответствие с IEC 60831

battery: 1.43 x In при 400 V в съответствие с IEC 61439-2

battery: 1.19 x In при 415 V в съответствие с IEC 61439-2

[THDU] total harmonic distorsion3-4 %

[Ue] номинално изолационно напрежение690 V

[Uimp] Устойчивост на импулсно напрежение8 kV

Capacitance tolerance- 5 % to 10 %

Controller typePowerLogic PFC Controller VPL6

Internal voltage transformer400/230 V - 250 VA

Network pollution levelниско замърсен

Power per step25 kvar

Step composition25 + 3x50

Step protection typeпретоварване: harmonic control from PowerLogic PFC Controller

късо съединение: основна Прекъсвач

Step sequences1.2.2

Брой полюси3P

Достъп за работапреден

Изключвателна способностIcu 50 kA

Максимално допустимо напрежение1.1 x Un (8 hours over 24 hours) в съответствие с IEC 60831

местоположение на връзкатаДъно

Налична функцияGenSet shedding contact

alarm contact

Предоставено оборудванеauxiliary transformer

Широчина800 mm

Височина1200 mm

Дълбочина300 mm

Цвятсив (RAL 7035)

Околна среда

Average ambient air temperature for operation35 °C (annual)

45 °C (over 24 hours)

IK степен на защитаIK10

Допустима работна надморска височина≤ 2000 m

Място на монтажвътрешен

Относителна влажност0-95 %

Продуктови сертификатиCE

ASEFA

EAC

СтандартиIEC 61921

IEC 61439-2

IEC 61439-1

Степен на защита IP environment: IP31

safety: IPxx B

Температура на околния въздух при работа-5-45 °C
