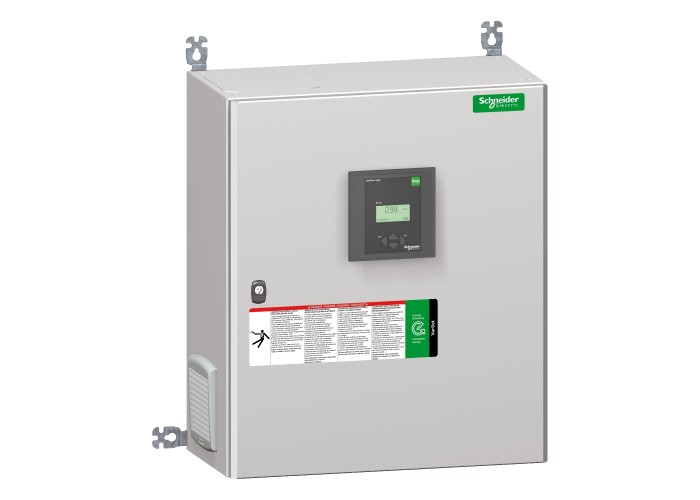

Schneider Electric VLVAW1N03528AA - VarSet LV - Табло за корекция фактора на мощността 3

Основни

Гама на продуктаPowerLogic

Тип продукт или компонентcapacitor bank

Номинална реактивна мощност37.5 kvar

номинално напрежение на мрежата400 V AC 50 Hz

415 V AC 50 Hz

Гама на продуктаPowerLogic

Работен режимавтоматичен

Съкратено наименование на устройствотоautomatic capacitor bank

Допълнителни устройства

име на серияPowerLogic PFC Capacitor

Тип защитазащита - прекъсвач

[Gh/Sn] harmonic pollution rate15-25 %

[Imp] maximum permanent currentкондензатор: 1.8 x In при 480 V в съответствие с IEC 60831

battery: 1.43 x In при 400 V в съответствие с IEC 61439-2

battery: 1.19 x In при 415 V в съответствие с IEC 61439-2

[THDU] total harmonic distorsion3-4 %

[Ue] номинално изолационно напрежение690 V

[Uimp] Устойчивост на импулсно напрежение6 kV

Capacitance tolerance- 5 % to 10 %

Controller typePowerLogic PFC Controller VPL6

Internal voltage transformer400/230 V - 100 VA

Network pollution levelниско замърсен

Power per step6.25 kvar

Step composition2x6.25 + 2x12.5

Step protection typeпретоварване: harmonic control from PowerLogic PFC Controller

късо съединение: основна Прекъсвач

Step sequences1.1.2

Брой полюси3P

Достъп за работапреден

Изключвателна способностIcu 35 kA

Максимално допустимо напрежение1.1 x Un (8 hours over 24 hours) в съответствие с IEC 60831

местоположение на връзкатаДъно

Налична функцияalarm contact

GenSet shedding contact

Предоставено оборудванеauxiliary transformer

Нето тегло на продукта73 kg

Широчина600 mm

Височина700 mm

Дълбочина300 mm

Цвятсив (RAL 7035)

Околна среда

Average ambient air temperature for operation35 °C (annual)

45 °C (over 24 hours)

IK степен на защитаIK10

Място на монтажвътрешен

Относителна влажност0-95 %

Продуктови сертификатиASEFA

EAC

CE

СтандартиIEC 61439-1

IEC 61921

IEC 61439-2

Степен на защита IP environment: IP31

safety: IPxx B

Температура на околния въздух при работа-5-45 °C

Допустима работна надморска височина≤ 2000 m
