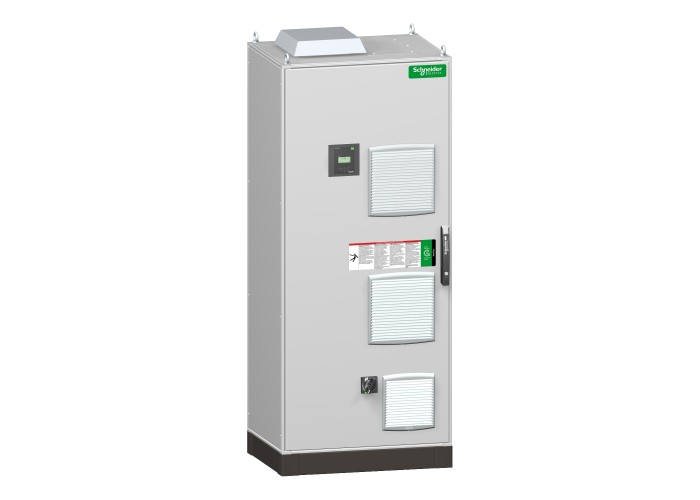

Schneider Electric VLVAF3P03513AB - VarSet LV - Автоматичен PowerLogic PFC Кондензаторна батерия, 225kvar DR3,8 xxB 400V 50Hz

Основни

Гама на продуктаPowerLogic

Тип продукт или компонентcapacitor bank

Номинална реактивна мощност225 kvar

номинално напрежение на мрежата400 V AC 50 Hz

415 V AC 50 Hz

Гама на продуктаPowerLogic

Работен режимавтоматичен

Съкратено наименование на устройствотоautomatic capacitor bank with detuned reactor

Допълнителни устройства

име на серияPowerLogic PFC Capacitor + Detuned Reactor

Тип защитаБез защита

[Gh/Sn] harmonic pollution rate25-50 %

[Imp] maximum permanent currentкондензатор: 1.8 x In при 480 V в съответствие с IEC 60831

battery: 1.19 x In при 400 V в съответствие с IEC 61439-2

battery: 1.19 x In при 415 V в съответствие с IEC 61439-2

[THDU] total harmonic distorsion4-7 %

[Ue] номинално изолационно напрежение800 V

[Uimp] Устойчивост на импулсно напрежение8 kV

Capacitance tolerance- 5 % to 10 %

Controller typePowerLogic PFC Controller VPL6

Internal voltage transformer400/230 V - 630 VA

Network pollution levelзамърсен

Power per step25 kvar

Step composition25 + 2x50 + 100

Step protection typeпретоварване: harmonic control from PowerLogic PFC Controller

късо съединение: Предпазител

Step sequences1.2.2.4

Tuning factor3.8

Брой полюси3P

Достъп за работапреден

Максимално допустимо напрежение1.1 x Un (8 hours over 24 hours) в съответствие с IEC 60831

местоположение на връзкатаДъно

Налична функцияGenSet shedding contact

alarm contact

Предоставено оборудванеauxiliary transformer

Устойчивост на ток на късо съединение35 kA при 1 s (Icw)

честота на филтрация190 Hz

Нето тегло на продукта400 kg

Широчина800 mm

Височина2000 mm

Дълбочина600 mm

Цвятсив (RAL 7035)

Околна среда

Average ambient air temperature for operation35 °C (annual)

45 °C (over 24 hours)

IK степен на защитаIK10

Място на монтажвътрешен

Относителна влажност0-95 %

Продуктови сертификатиASEFA

CE

EAC

СтандартиIEC 61439-2

IEC 61921

IEC 61439-1

Степен на защита IP environment: IP31

safety: IPxx B

Температура на околния въздух при работа-5-45 °C

Допустима работна надморска височина≤ 2000 m
