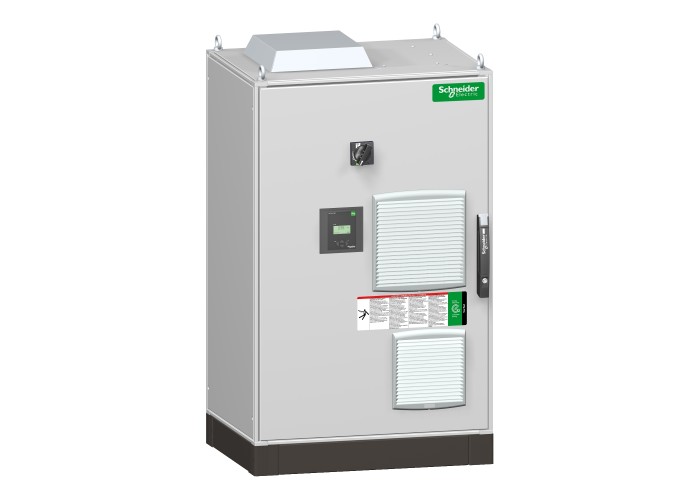

Schneider Electric VLVAF2P03509AK - VarSet LV - Автоматичен PowerLogic PFC Кондензаторна батерия, 125kvar DR3,8 Top entry 400V 50Hz CB

Основни

Гама на продуктаPowerLogic

Тип продукт или компонентcapacitor bank

Номинална реактивна мощност125 kvar

номинално напрежение на мрежата400 V AC 50 Hz

415 V AC 50 Hz

Гама на продуктаPowerLogic

Работен режимавтоматичен

Съкратено наименование на устройствотоautomatic capacitor bank with detuned reactor

Допълнителни устройства

име на серияPowerLogic PFC Capacitor + Detuned Reactor

Тип защитазащита - прекъсвач

Тип управлениевъртяща се дръжка

[Gh/Sn] harmonic pollution rate25-50 %

[Imp] maximum permanent currentкондензатор: 1.8 x In при 480 V в съответствие с IEC 60831

battery: 1.19 x In при 400 V в съответствие с IEC 61439-2

battery: 1.19 x In при 415 V в съответствие с IEC 61439-2

[THDU] total harmonic distorsion4-7 %

[Ue] номинално изолационно напрежение690 V

[Uimp] Устойчивост на импулсно напрежение8 kV

Capacitance tolerance- 5 % to 10 %

Controller typePowerLogic PFC Controller VPL6

Internal voltage transformer400/230 V - 400 VA

Network pollution levelзамърсен

Power per step25 kvar

Step composition25 + 2x50

Step protection typeпретоварване: harmonic control from PowerLogic PFC Controller

късо съединение: Предпазител

Step sequences1.2.2

Tuning factor3.8

Брой полюси3P

Достъп за работапреден

Изключвателна способностIcu 50 kA

Максимално допустимо напрежение1.1 x Un (8 hours over 24 hours) в съответствие с IEC 60831

местоположение на връзкатагорен

Налична функцияalarm contact

GenSet shedding contact

Предоставено оборудванеauxiliary transformer

честота на филтрация190 Hz

Нето тегло на продукта350 kg

Широчина800 mm

Височина1400 mm

Дълбочина600 mm

Цвятсив (RAL 7035)

Околна среда

Average ambient air temperature for operation35 °C (annual)

45 °C (over 24 hours)

IK степен на защитаIK10

Място на монтажвътрешен

Относителна влажност0-95 %

Продуктови сертификатиCE

EAC

ASEFA

СтандартиIEC 61439-2

IEC 61439-1

IEC 61921

Степен на защита IP environment: IP31

safety: IPxx B

Температура на околния въздух при работа-5-45 °C

Допустима работна надморска височина≤ 2000 m
