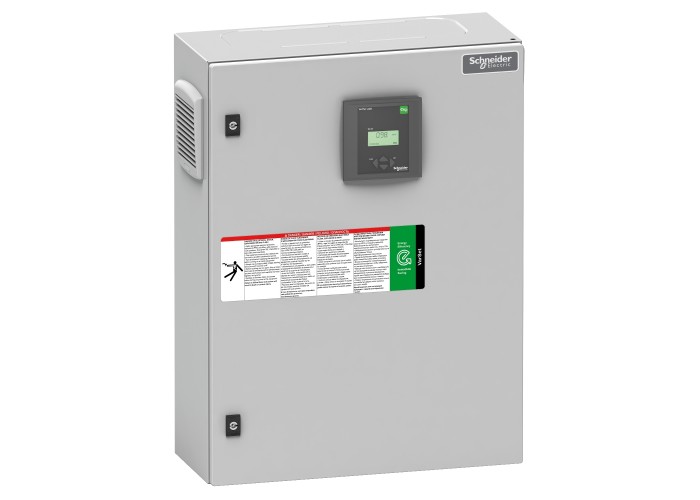

Schneider Electric VLVAW1L090A40A - VarSet LV - Автоматичен EasyLogic PFC Кондензаторна батерия, 90kVar, с прекъсвач

Основни

Гама на продуктаPowerLogic

Тип продукт или компонентcapacitor bank

Номинална реактивна мощност90 kvar

номинално напрежение на мрежата400 V AC 50 Hz

415 V AC 50 Hz

Гама на продуктаPowerLogic

Работен режимавтоматичен

Съкратено наименование на устройствотоautomatic capacitor bank

Допълнителни устройства

име на серияEasyLogic PFC Capacitor

Тип защитазащита - прекъсвач

Нето тегло на продукта73 kg

[Gh/Sn] harmonic pollution rate0-15 %

[Imp] maximum permanent currentbattery: 1.36 x In при 400 V в съответствие с IEC 61439-2

battery: 1.19 x In при 415 V в съответствие с IEC 61439-2

кондензатор: 1.5 x In при 480 V в съответствие с IEC 60831

[THDU] total harmonic distorsion0-3 %

[Ue] номинално изолационно напрежение690 V

[Uimp] Устойчивост на импулсно напрежение6 kV

Capacitance tolerance- 5 % to 10 %

Controller typePowerLogic PFC Controller VPL6

Internal voltage transformer400/230 V - 160 VA

Power per step15 kvar

Step composition2x15 + 2x30

Step protection typeпретоварване: harmonic control from PowerLogic PFC Controller

късо съединение: основна Прекъсвач

Step sequences1.1.2

Брой полюси3P

Достъп за работапреден

Изключвателна способностIcu 35 kA

Максимално допустимо напрежение1.1 x Un (8 hours over 24 hours) в съответствие с IEC 60831

местоположение на връзкатагорен

Налична функцияGenSet shedding contact

alarm contact

Предоставено оборудванеauxiliary transformer

Широчина600 mm

Височина800 mm

Дълбочина250 mm

Цвятсив (RAL 7035)

Околна среда

Average ambient air temperature for operation35 °C (annual)

45 °C (over 24 hours)

IK степен на защитаIK10

Допустима работна надморска височина≤ 2000 m

Място на монтажвътрешен

Относителна влажност0-95 %

Продуктови сертификатиCE

ASEFA

EAC

СтандартиIEC 61439-2

IEC 61921

IEC 61439-1

Степен на защита IP environment: IP31

Температура на околния въздух при работа-5-45 °C
