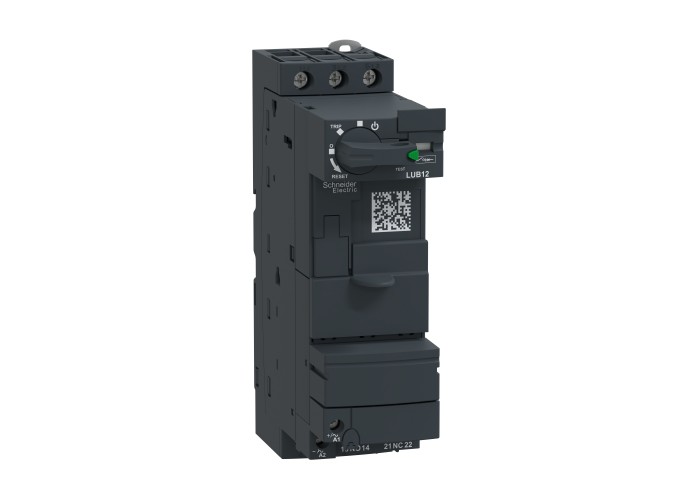

Schneider Electric LUB12 - TeSys U - Нереверсивна захранваща основа, 3P, 12A/690 V

Основни

Гама на продуктаTeSys Ultra

Тип продукт или компонентnon reversing power base

[Ics] Номинална изключвателна възможност50 kA при 230 V

50 kA при 440 V

10 kA при 500 V

4 kA при 690 V

[Ith] конвенционален терм. ток на своб. въздух12 A

[Uc] Управляващо напрежение24 V AC 50/60 Hz

24 V DC

48...72 V AC 50/60 Hz

48...72 V DC

110...240 V AC 50/60 Hz

110...220 V DC

[Ue] номинално работно напрежение690 V AC за Електрическа верига

Брой полюси3P

Вид спомагателни контактиlinked contacts (1 NO + 1 NC) в съответствие с IEC 60947-4-1

mirror contact (1 NC) в съответствие с IEC 60947-1

Възможност за изолацияда

Категория за оползотворяванеAC-43

AC-44

AC-41

Наименование на продуктаTeSys Ultra

Номинален работен ток12 A при ≤ 440 V

12 A при 500 V

9 A при 690 V

Гама на продуктаTeSys

Приложение на устройствотоmotor control

motor protection

Спомагателни контакти1 NO + 1 NC

Съкратено наименование на устройствотоLUB

Честотна мрежа40...60 Hz

Допълнителни устройства

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-6-2 3)

600 V в съответствие с UL 60947-4-1

600 V в съответствие с CSA C22.2 No 60947-4-1

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947-6-2

Typical current consumption130 mA при 24 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD

140 mA при 24 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD

150 mA при 24 V DC I maximum while closing with LUCM

280 mA при 110...220 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD

280 mA при 110...240 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD

280 mA при 48...72 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD

280 mA при 48...72 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD

35 mA при 110...220 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD

35 mA при 110...240 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD

35 mA при 48...72 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD

35 mA при 48...72 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD

60 mA при 24 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD

70 mA при 24 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD

70 mA при 24 V DC I rms sealed with LUCM

безопасно отделяне от мрежа400 V SELV between the control and auxiliary circuits в съответствие с IEC 60947-1 appendix N

400 V SELV between the control or auxiliary circuit and the main circuit в съответствие с IEC 60947-1 appendix N

Затягащ моментКонтролна верига: 0.8-1.2 N.m Плосъкотвертка5 mm

Контролна верига: 0.8-1.2 N.m Philips no 1отвертка5 mm

Електрическа верига: 1.9-2.5 N.m Плосъкотвертка6 mm

Електрическа верига: 1.9-2.5 N.m Philips No 2отвертка6 mm

Електрическа верига: 1.9-2.5 N.m pozidriv No 2отвертка6 mm

Код за съвместимостLUB

максимален [Ie] номинален работен ток3600 cyc/h

Механична издръжливост15 Mcycles

Начин на монтажмонтаж (DIN шина)

screw-fixed (Пластина)

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Продуктови сертификатиCE

UL

CSA

CCC

EAC

ASEFA

ATEX

Marine

Работно време35 ms Отваряне with LUCA, LUCB, LUCC, LUCD, LUCM за Контролна верига

50 ms при ≥ 72 V Затваряне with LUCA, LUCB, LUCC, LUCD за Контролна верига

60 ms при 48 V Затваряне with LUCA, LUCB, LUCC, LUCD за Контролна верига

70 ms при 24 V Затваряне with LUCA, LUCB, LUCC, LUCD за Контролна верига

75 ms Затваряне with LUCM за Контролна верига

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 кабел(и)0.34-1.5 mm² гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)0.75-1.5 mm² гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)0.75-1.5 mm² твърд

Контролна верига: Самозатягащи се клеми 2 кабел(и)0.34-1.5 mm² гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)0.75-1.5 mm² гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)0.75-1.5 mm² твърд

Електрическа верига: Самозатягащи се клеми 1 кабел(и)1-10 mm² твърд

Електрическа верига: Самозатягащи се клеми 1 кабел(и)1-6 mm² гъвкав с накрайник на кабела

Електрическа верига: Самозатягащи се клеми 1 кабел(и)2.5-10 mm² гъвкав без накрайник на кабела

Електрическа верига: Самозатягащи се клеми 2 кабел(и)1-6 mm² гъвкав с накрайник на кабела

Електрическа верига: Самозатягащи се клеми 2 кабел(и)1-6 mm² твърд

Електрическа верига: Самозатягащи се клеми 2 кабел(и)1.5-6 mm² гъвкав без накрайник на кабела

СтандартиEN 60947-6-2

IEC 60947-6-2

UL 60947-4-1, with phase barrier

CSA C22.2 No 60947-4-1, with phase barrier

Топлинно разпръскване2-2 W за Контролна верига with LUCA, LUCB, LUCC, LUCD

1.7-1.7 W за Контролна верига with LUCM

Нето тегло на продукта0.9 kg

Широчина45 mm

Височина154 mm

Дълбочина126 mm

Околна среда

Non-dissipating shock wave1 kV serial mode 24...240 V AC в съответствие с IEC 60947-6-2

1 kV serial mode 48...220 V DC в съответствие с IEC 60947-6-2

2 kV Общ режим 24...240 V AC в съответствие с IEC 60947-6-2

2 kV Общ режим 48...220 V DC в съответствие с IEC 60947-6-2

Resistance to radiated fields10 V/m 3 в съответствие с IEC 61000-4-3

Защита от микропрекъсвания3 ms за Контролна верига

Защита от радиоелектрически вълни10 V в съответствие с IEC 61000-4-6

Защитни меркиTH в съответствие с IEC 60068

имунитет към спад в напрежението70 % / 500 ms в съответствие с IEC 61000-4-11

Пожароустойчивост960 °C parts supporting live components в съответствие с IEC 60695-2-12

650 °C в съответствие с IEC 60695-2-12

Степен на защита IPIP20 в съответствие с IEC 60947-1 (front panel and wired terminals)

IP20 в съответствие с IEC 60947-1 (other faces)

IP40 в съответствие с IEC 60947-1 (front panel outside connection zone)

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C with LUCM

-25-70 °C with LUCA, LUCB, LUCC, LUCD

Устойчивост на бързи преходни процеси2 kV 3 Serial link в съответствие с IEC 61000-4-4

4 kV 4 all circuits except for serial link в съответствие с IEC 61000-4-4

Устойчивост на вибрации2 gn (f= 5-300 Hz) power poles open в съответствие с IEC 60068-2-27

4 gn (f= 5-300 Hz) power poles closed в съответствие с IEC 60068-2-27

Устойчивост на електростатичен разряд8 kV 3 in open air в съответствие с IEC 61000-4-2

8 kV 4 При контакт в съответствие с IEC 61000-4-2

Устойчивост на удар10 gn power poles open съответстващ на IEC 60068-2-27

15 gn power poles closed съответстващ на IEC 60068-2-27

Допустима работна надморска височина2000 m
