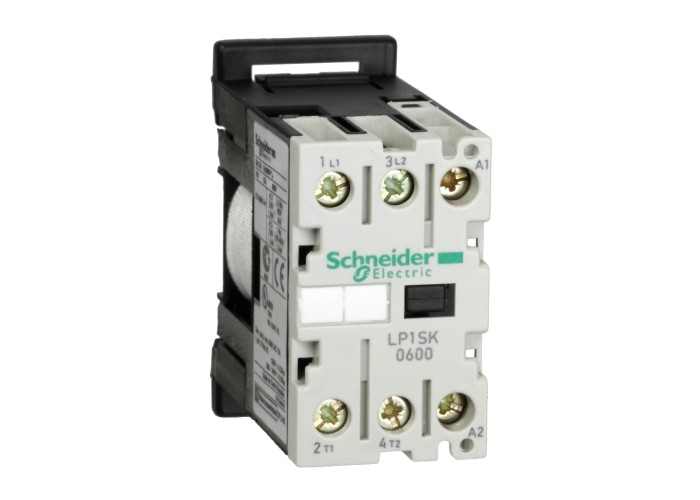

Schneider Electric LP1SK0600BD - TeSys SK - Мини контактор 27MM, 2P, 24V DC бобина

Основни

Гама на продуктаTeSys SK

Тип продукт или компонентминиатюрен контактор

Тип управляващо напрежениеDC Стандарт

[Uc] Управляващо напрежение24 V DC

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947

690 V в съответствие с VDE 0110 група C

690 V в съответствие с BS 5424

690 V в съответствие с UL 508

690 V в съответствие с CSA C22.2 No 14

[Ue] номинално работно напрежениеЕлектрическа верига: 690 V AC 50/60 Hz

Брой полюси2P

Затягащ момент0.8 N.m - наКонектор - с отверткаpozidriv No 1

Категория за оползотворяванеAC-1

Контакти2 NO

Механична издръжливост10 Mcycles

Монтажна подпорашина

Номинален действащ ток на претоварване66 A at 690 V AC conforming to IEC 60947

66 A at 690 V AC conforming to NF C 63-110

Номинален параметър на предпазителя16 A gI at ≤ 440 V for Електрическа верига conforming to IEC 60947

Номинален работен ток12 A (at < 55 °C) AC AC-1

Номинален термичен ток12 A (at 55 °C) for Електрическа верига

Номинална изключвателна способност52 A at ≤ 400 V for Електрическа верига conforming to NF C 63-110

52 A at ≤ 400 V for Електрическа верига conforming to IEC 60947

Приложение на контактораРезистивен товар

Продуктови сертификатиCB Scheme

CE

UKCA

EAC

cULus

Работен обхват1200 cyc/h

Работно време4...6 ms coil de-energisation and NO opening

8...12 ms coil energisation and NO closing

Свързване - клеморедЕлектрическа верига: Конектор 1 кабел(и)0.35-6 mm²гъвкав с накрайник на кабела

Електрическа верига: Конектор 1 кабел(и)0.5-6 mm²гъвкав без накрайник на кабела

Електрическа верига: Конектор 1 кабел(и)1.5-6 mm²Твърд

Електрическа верига: Конектор 2 кабел(и)0.35-1.5 mm²гъвкав с накрайник на кабела

Електрическа верига: Конектор 2 кабел(и)0.35-2.5 mm²гъвкав без накрайник на кабела

Електрическа верига: Конектор 2 кабел(и)1.5-4 mm²Твърд

Средна стойност на импеданса4 mOhm - Ith 12 A 50 Hz

СтандартиEN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Съкратено наименование на устройствотоLP1SK

Устойчивост на ток на късо съединение50 A 55 °C for Електрическа верига

Допълнителни устройства

Граници на управляващото напрежение на бобоперативен: 0.85...1.1 Uc (at < 50 °C)

Отпадане: 0.1...0.75 Uc (at < 50 °C)

Код за съвместимостLP1SK

Консумация на мощност в състояние "hold-in"2.2-2.2 W при 20 °C

Пускова мощност в W2.2-2.2 W(при20 °C)

Топлинно разпръскване2.2-2.2 W

Околна среда

Защитни меркиTC в съответствие с IEC 60068

TC в съответствие с DIN 50015

Степен на защита IPIP2X в съответствие с VDE 0106

температура на околната среда за съхранени-50-70 °C

Температура на околния въздух при работа-20-50 °C

Нето тегло на продукта0.132 kg

Допустима надморска височина2000 m без понижаване на номиналните стойности

Широчина27 mm

Височина56 mm

Дълбочина55.5 mm
