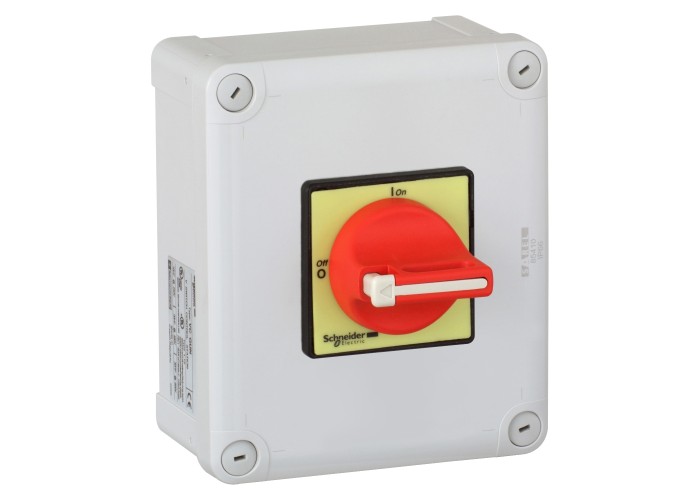

Schneider Electric VC1GUN - TeSys Mini-Vario, VARIO - Авариен прекъсвач в кутия 20 А, UL/CSA

Основни

Тип продукт или компонентвграден товаров прекъсвач с авариен стоп

Тип управлениевъртяща се дръжка

Брой полюси3P

заключване на въртяща се ръкохватка1 до 3 ключалки 4-8 mm

Изключвателна способноствисока интензивност

Наименование на продуктаTeSys VARIO

Гама на продуктаTeSys

Съкратено наименование на устройствотоVC-GUN

цвят на дръжкаЧервен

Цвят на предната плоча на ръкохваткатаЖълт

Допълнителни устройства

[Ithe] конвенционален затворен термичен ток25 A

[Ue] номинално работно напрежение690 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Making capacity320 A при 400 V AC-21A

320 A при 400 V AC-22A

320 A при 400 V AC-23A

Възможност за изолацияда

Екологични характеристикистандартна среда

Електрическа устойчивост100000 cycles AC-21

30000 cycles DC-1...5

Затягащ момент2.1-2.1 N.m Самозатягащи се клеми

Изключвателна способност250 A при 400 V (AC-21A)

250 A при 400 V (AC-22A)

250 A при 400 V (AC-23A)

Код за съвместимостenclosed switch disconnector

Маркировка0 - 1

Механична издръжливост100000 cycles

Номинален действащ ток на късо съединение1 kA при 400 V at Ipeak

Номинален работен ток21.8 A (AC-23A) при 400 V

Номинален стандартен термичен ток25.0 A в съответствие с IEC 690 V

20 A в съответствие с UL 600 V

Номинална мощност в hp5 hp при 240 V, UL

10 hp при 480 V, UL

10 hp при 600 V, UL

Номинална работна мощност в W11 kW при 400 V (AC-23)

7.5 kW при 400 V (AC-3)

Огнеупорно960 °C в съответствие с IEC 60595-2-1

Прекъснат работен клас30

Размер на основата60 x 60 mm

Свързване - клеморедСамозатягащи се клеми 10-10 mm² Твърд - С кабелен накрайник

Самозатягащи се клеми 6-6 mm² гъвкав

Траен ток на късо съединение10 kA при 400 V 35 A aM

10 kA при 400 V 35 A gG

Устойчивост на ток на късо съединение384 A при 400 V 1 s

Нето тегло на продукта0.5 kg

Широчина121 mm

Височина164 mm

Дълбочина132 mm

Околна среда

NEMA степен на защитаNEMA 12

Защитни меркиTC

Механична устойчивостВибрации 10...150 Hz (1 gn) в съответствие с IEC 60068-2-6

Удар 11 ms (30 Gn) в съответствие с IEC 60068-2-27

СтандартиCSA C22.2 No 14

IEC 60204

UL 508

IEC 60947-4-1

Степен на защита IPIP65 в съответствие с IEC 60529

Температура на околния въздух при работа-20-50 °C
