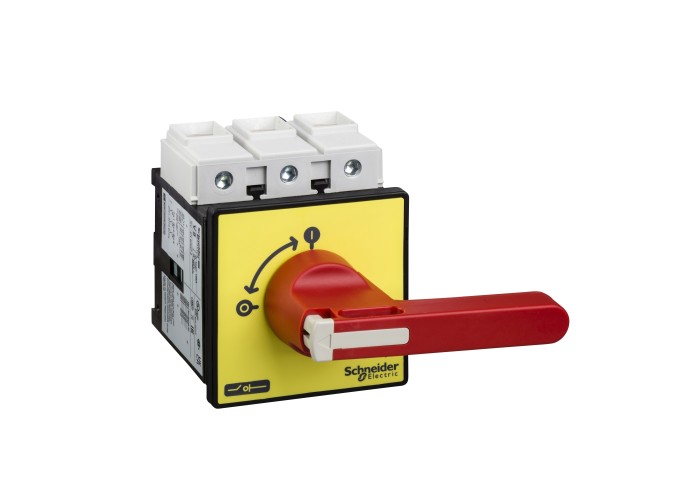

Schneider Electric VCF6 - TeSys Mini-Vario, VARIO - Авариен пакетен прекъсвач 175А

Основни

Тип продукт или компонентemergency stop switch disconnector

Наименование на продуктаTeSys VARIO

Гама на продуктаTeSys

Съкратено наименование на устройствотоVCF

Допълнителни устройства

Тип и състав на контактите3 NO

тип на мрежатаAC

DC

Тип управлениевъртяща се дръжка

Нето тегло на продукта1.2 kg

[Ithe] конвенционален затворен термичен ток140 A

[Ue] номинално работно напрежение690 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Making capacity1750 A при 400 V AC-21A

1750 A при 400 V AC-22A

1750 A при 400 V AC-23A

Брой полюси3P

Възможност за изолацияда

Електрическа устойчивост30000 cycles AC-21

30000 cycles DC-1...5

заключване на въртяща се ръкохватка1 до 3 ключалки 4-8 mm

Затягащ моментЕлектрическа верига: 22.6-22.6 N.m Самозатягащи се клеми

Изключвателна способноствисока интензивност

1400 A при 400 V (AC-21A)

1400 A при 400 V (AC-22A)

1400 A при 400 V (AC-23A)

Маркировка0 - 1

Механична издръжливост30000 cycles

монтаж на въртяща се ръкохваткадиректна

Монтажна подпорадръжка: Врата

Ключ: Врата

Начин на монтажс 4 винта за дръжка

Номинален действащ ток на късо съединение2.8 kA при 400 V at Ipeak

Номинален работен ток83 A AC-23 Ue: 400 V

Номинален термичен ток175 A

Номинална работна мощност в W30 kW при 230...240 V (AC-3)

37 kW при 400...415 V (AC-3)

37 kW при 690 V (AC-3)

45 kW при 500 V (AC-3)

45 kW при 690 V (AC-23A)

55 kW при 500 V (AC-23A)

30 kW при 230...240 V (AC-23A)

45 kW при 400...415 V (AC-23A)

Прекъснат работен клас30

Размер на основата90 x 90 mm

Свързване - клеморедЕлектрическа верига: Самозатягащи се клеми 95-95 mm² Твърд

Електрическа верига: Самозатягащи се клеми 70-70 mm² гъвкав - С кабелен накрайник

Структура на устройствотодръжка

превключвател

Траен ток на късо съединение10 kA при 400 V 200 A aM

10 kA при 400 V 200 A gG

Устойчивост на ток на късо съединение2100 A при 400 V 1 s

цвят на дръжкаЧервен

Цвят на предната плоча на ръкохваткатаЖълт

Широчина90 mm

Височина125 mm

Околна среда

Защитни меркиTC

Код за съвместимостИкзлючвател

Механична устойчивостВибрации 10...150 Hz (1 gn) в съответствие с IEC 60068-2-6

Удар 11 ms (30 Gn) в съответствие с IEC 60068-2-27

Огнеупорно960 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиGL

UL

CSA

CCC

UKCA

СтандартиIEC 60947-3

Степен на защита IPIP20 в съответствие с IEC 60529

IP65

Температура на околния въздух при работа-20-50 °C
