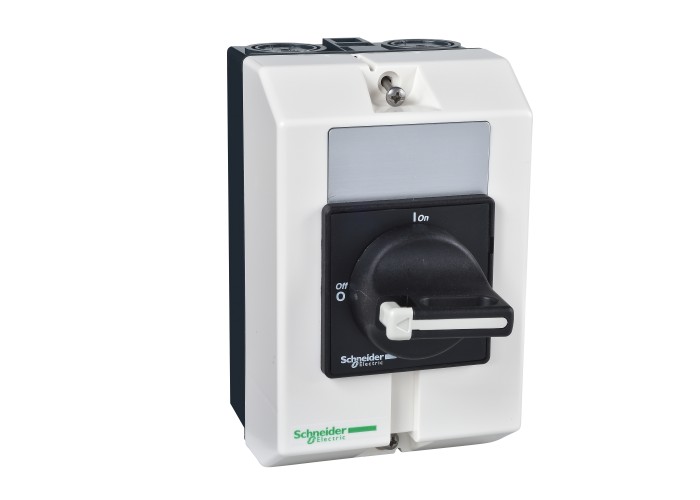

Schneider Electric VBF01GE - TeSys Mini-Vario, VARIO - Пакетен прекъсвач стандартен, 16 А

Основни

Тип продукт или компонентвграден товаров прекъсвач

Тип управлениевъртяща се дръжка

Брой полюси3P

заключване на въртяща се ръкохватка1 до 3 ключалки 4-8 mm

Изключвателна способноствисока интензивност

Наименование на продуктаTeSys VARIO

Гама на продуктаTeSys

Приложение на устройствотоpreventive maintenance

Съкратено наименование на устройствотоVBF

цвят на дръжкаЧерен

Цвят на предната плоча на ръкохваткатаЧерен

Допълнителни устройства

[Ithe] конвенционален затворен термичен ток16 A

[Ue] номинално работно напрежение690 V AC

[Uimp] Устойчивост на импулсно напрежение8 kV

Making capacity200 A при 400 V AC-21A

200 A при 400 V AC-22A

200 A при 400 V AC-23A

Възможност за изолацияда

Екологични характеристикистандартна среда

Електрическа устойчивост100000 cycles AC-21

30000 cycles DC-1...5

Затягащ момент2.1-2.1 N.m Самозатягащи се клеми

Изключвателна способност200 A при 400 V (AC-21A)

200 A при 400 V (AC-22A)

200 A при 400 V (AC-23A)

Код за съвместимостenclosed switch disconnector

Маркировка0 - 1

Механична издръжливост100000 cycles

Номинален действащ ток на късо съединение1 kA при 400 V at Ipeak

Номинален работен ток11 A (AC-23A) при 400 V

Номинална работна мощност в W5.5 kW при 400 V (AC-23)

4 kW при 400 V (AC-3)

Огнеупорно960 °C в съответствие с IEC 60595-2-1

Прекъснат работен клас30

Размер на основата60 x 60 mm

Свързване - клеморедСамозатягащи се клеми 10-10 mm² Твърд

Самозатягащи се клеми 6-6 mm² гъвкав - С кабелен накрайник

Траен ток на късо съединение10 kA при 400 V 20 A aM

10 kA при 400 V 20 A gG

Устойчивост на ток на късо съединение300 A при 400 V 1 s

Нето тегло на продукта0.5 kg

Широчина90 mm

Височина146 mm

Дълбочина131 mm

Околна среда

Защитни меркиTC

Механична устойчивостВибрации 10...150 Hz (1 gn) в съответствие с IEC 60068-2-6

Удар 11 ms (30 Gn) в съответствие с IEC 60068-2-27

СтандартиIEC 60947-4-1

IEC 60204

Степен на защита IPIP65 в съответствие с IEC 60529

Температура на околния въздух при работа-20-50 °C
