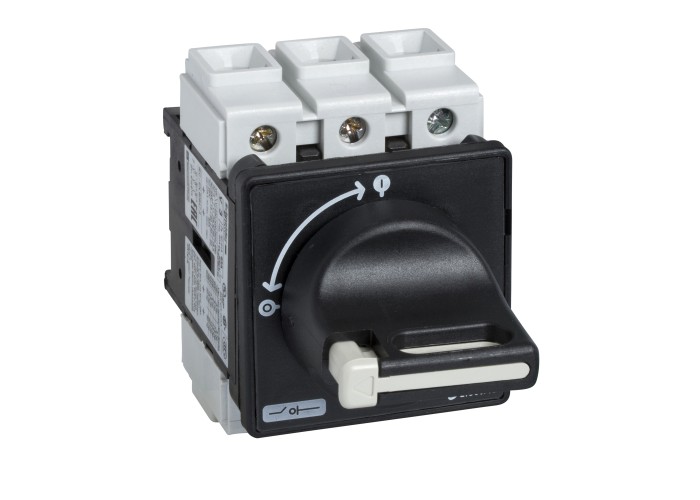

Schneider Electric VBF3 - TeSys Mini-Vario, VARIO - Пакетен прекъсвач стандартен, 50 А

Основни

Тип продукт или компоненттоваров разединител

Наименование на продуктаTeSys VARIO

Гама на продуктаTeSys

Приложение на устройствотоpreventive maintenance

Съкратено наименование на устройствотоVBF

Допълнителни устройства

Тип и състав на контактите3 NO

тип на мрежатаDC

AC

Тип управлениевъртяща се дръжка

Нето тегло на продукта0.56 kg

[Ithe] конвенционален затворен термичен ток50 A

[Ue] номинално работно напрежение690 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Making capacity630 A при 400 V AC-21A

630 A при 400 V AC-22A

630 A при 400 V AC-23A

Брой полюси3P

Възможност за изолацияда

Електрическа устойчивост30000 cycles AC-21

30000 cycles DC-1...5

заключване на въртяща се ръкохватка1 до 3 ключалки 4-8 mm

Затягащ моментЕлектрическа верига: 4-4 N.m Самозатягащи се клеми

Изключвателна способноствисока интензивност

500 A при 400 V (AC-21A)

500 A при 400 V (AC-22A)

500 A при 400 V (AC-23A)

Маркировка0 - 1

Механична издръжливост30000 cycles

монтаж на въртяща се ръкохваткадиректна

Монтажна подпорадръжка: Врата

Ключ: Врата

Начин на монтажс 4 винта за дръжка

Номинален действащ ток на късо съединение2.1 kA при 400 V at Ipeak

Номинален работен ток41.5 A AC-23 Ue: 400 V

Номинален термичен ток63 A

Номинална работна мощност в W11 kW при 230...240 V (AC-3)

22 kW при 500 V (AC-3)

22 kW при 690 V (AC-23A)

30 kW при 500 V (AC-23A)

18.5 kW при 400...415 V (AC-3)

18.5 kW при 690 V (AC-3)

15 kW при 230...240 V (AC-23A)

22 kW при 400...415 V (AC-23A)

Прекъснат работен клас30

Размер на основата60 x 60 mm

Свързване - клеморедЕлектрическа верига: Самозатягащи се клеми 25-25 mm² Твърд

Електрическа верига: Самозатягащи се клеми 16-16 mm² гъвкав - С кабелен накрайник

Структура на устройствотопревключвател

дръжка

Траен ток на късо съединение10 kA при 400 V 63 A aM

10 kA при 400 V 63 A gG

Устойчивост на ток на късо съединение756 A при 400 V 1 s

цвят на дръжкаЧерен

Цвят на предната плоча на ръкохваткатаЧерен

Широчина60 mm

Височина83 mm

Околна среда

Защитни меркиTC

Код за съвместимостИкзлючвател

Механична устойчивостВибрации 10...150 Hz (1 gn) в съответствие с IEC 60068-2-6

Удар 11 ms (30 Gn) в съответствие с IEC 60068-2-27

Огнеупорно960 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиCSA

UL

CCC

GL

UKCA

СтандартиIEC 60947-3

Степен на защита IPIP20 в съответствие с IEC 60529

IP65

Температура на околния въздух при работа-20-50 °C
