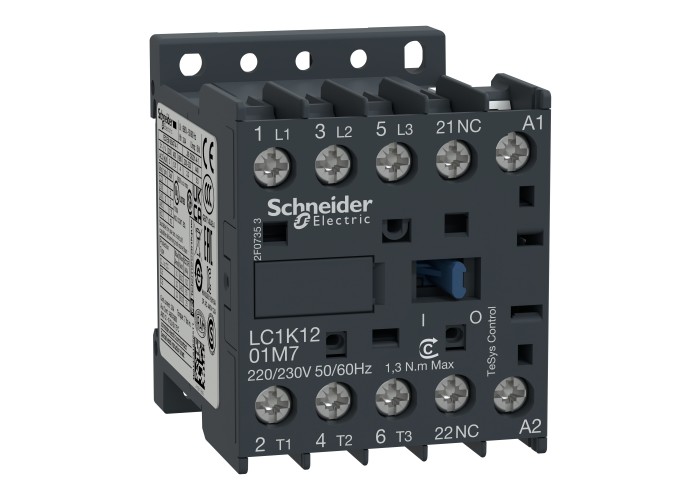

Schneider Electric LC1K1201P5 - TeSys k - Контактор 3P 12A AC-3 <= 440V - aux 1NC - бобина 230V 50Hz

Основни

Гама на продуктаTeSys K

Тип продукт или компонентКонтактор

Гама на продуктаTeSys

Приложение на контактораРезистивен товар

моторен контрол

Приложение на устройствотоКонтрол

Съкратено наименование на устройствотоLC1K

Допълнителни устройства

Тип управляващо напрежениеAC при 50 Hz

Нето тегло на продукта0.18 kg

[Uc] Управляващо напрежение230 V AC 50 Hz

[Ue] Изолационно напрежениеЕлектрическа верига: 690 V в съответствие с IEC 60947-4-1

Електрическа верига: 600 V в съответствие с UL 60947-4-1

Електрическа верига: 600 V в съответствие с CSA C22.2 No 60947-4-1

Сигнализираща мрежа: 690 V в съответствие с IEC 60947-4-1

Сигнализираща мрежа: 600 V в съответствие с UL 60947-4-1

Сигнализираща мрежа: 600 V в съответствие с CSA C22.2 No 60947-4-1

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC ≤ 400 Hz

Сигнализираща мрежа: ≤ 690 V AC ≤ 400 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Без припокриване0.5 mm

Брой полюси3P

Вид спомагателни контактиМигновен 1 NC

Граници на управляващото напрежение на бобоперативен: 0.8...1.15 Uc (at < 50 °C)

Отпадане: ≥ 0.20 Uc (at < 50 °C)

Електрическа устойчивост1.3 Mcycles 12 A AC-3при Ue ≤ 440 V

1.3 Mcycles 12 A AC-3eпри Ue ≤ 440 V

0.3 Mcycles 20 A AC-1при Ue ≤ 690 V

0.02 Mcycles 72 A AC-4при Ue ≤ 440 V

Затягащ момент0.8-1.3 N.m Самозатягащи се клеми Philips No 2

0.8-1.3 N.m Самозатягащи се клеми Плосък Ø 6 mm

0.8-1.3 N.m Самозатягащи се клеми pozidriv No 2

Категория за оползотворяванеAC-3

AC-3e

AC-1

AC-4

Категория на защитаIII

Код за съвместимостLC1K

Консумация на електроенергия в състояние "ho4.5-4.5 VA (at 20 °C)

Контакти3 NO

Механична издръжливост10 Mcycles

Механична устойчивостУдар Затворен контактор на ос X: 10 Gn for 11 ms в съответствие с IEC 60068-2-27

Удар Затворен контактор на ос Y: 15 Gn for 11 ms в съответствие с IEC 60068-2-27

Удар Затворен контактор на ос Z: 15 Gn for 11 ms в съответствие с IEC 60068-2-27

Удар Отворен контактор на ос X: 6 Gn за 11 ms в съответствие с IEC 60068-2-27

Удар Отворен контактор на ос Y: 10 Gn for 11 ms в съответствие с IEC 60068-2-27

Удар Отворен контактор на ос Z: 10 Gn for 11 ms в съответствие с IEC 60068-2-27

Вибрации Затворен контактор: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6

Вибрации Отворен контактор: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6

Минимален ток за превключване5 mA for Сигнализираща мрежа

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Монтажна подпорашина

Пластина

Моторна мощност в kW3 kW при 220...230 V AC 50/60 Hz AC-3

5.5 kW при 380...415 V AC 50/60 Hz AC-3

5.5 kW при 440 V AC 50/60 Hz AC-3

4 kW при 690 V AC 50/60 Hz AC-3

3 kW при 220...230 V AC 50/60 Hz AC-3e

5.5 kW при 380...415 V AC 50/60 Hz AC-3e

5.5 kW при 440 V AC 50/60 Hz AC-3e

4 kW при 690 V AC 50/60 Hz AC-3e

3 kW при 220...230 V AC 50/60 Hz AC-4

5.5 kW при 380...415 V AC 50/60 Hz AC-4

5.5 kW при 440 V AC 50/60 Hz AC-4

4 kW при 690 V AC 50/60 Hz AC-4

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Номинален действащ ток на претоварване144 A AC for Електрическа верига conforming to IEC 60947

110 A AC for Сигнализираща мрежа conforming to IEC 60947

Номинален параметър на предпазителя25 A gG at ≤ 440 V for Електрическа верига

25 A aM for Електрическа верига

10 A gG for Сигнализираща мрежа conforming to IEC 60947

10 A gG for Сигнализираща мрежа conforming to VDE 0660

Номинален работен ток12 A (at < 60 °C) at ≤ 440 V AC AC-3 for Електрическа верига

12 A (at < 60 °C) at ≤ 440 V AC AC-3e for Електрическа верига

20 A (at < 60 °C) at ≤ 690 V AC AC-1 for Електрическа верига

Номинален термичен ток20 A (at 60 °C) for Електрическа верига

10 A (at 50 °C) for Сигнализираща мрежа

Номинална изключвателна способност110 A at 440 V conforming to IEC 60947

80 A at 500 V conforming to IEC 60947

70 A at 660...690 V conforming to IEC 60947

Пускова мощност в VA30-30 VA (at 20 °C)

Работен обхват3600 cyc/h

Работно време10...20 ms coil de-energisation and NO opening

10...20 ms coil energisation and NO closing

Свързване - клеморедСамозатягащи се клеми 1 кабел(и)1.5-4 mm²Твърд

Самозатягащи се клеми 1 кабел(и)0.75-4 mm²гъвкав без накрайник на кабела

Самозатягащи се клеми 1 кабел(и)0.34-2.5 mm²гъвкав с накрайник на кабела

Самозатягащи се клеми 2 кабел(и)1.5-4 mm²Твърд

Самозатягащи се клеми 2 кабел(и)0.75-4 mm²гъвкав без накрайник на кабела

Самозатягащи се клеми 2 кабел(и)0.34-1.5 mm²гъвкав с накрайник на кабела

Спомагателни контакти1 NC

Средна стойност на импеданса3 mOhm - Ith 20 A 50 Hz for Електрическа верига

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

Топлинно разпръскване1.3-1.3 W

Устойчивост на ток на късо съединение115 A 50 °C - 1 s for Електрическа верига

105 A 50 °C - 5 s for Електрическа верига

100 A 50 °C - 10 s for Електрическа верига

75 A 50 °C - 30 s for Електрическа верига

55 A 50 °C - 1 мин for Електрическа верига

50 A 50 °C - 3 мин for Електрическа верига

25 A 50 °C - ≥ 15 мин for Електрическа верига

80 A - 1 s for Сигнализираща мрежа

90 A - 500 ms for Сигнализираща мрежа

110 A - 100 ms for Сигнализираща мрежа

Честота на мрежата≤ 400 Hz

Широчина45 mm

Височина58 mm

Дълбочина57 mm

Околна среда

Допустима надморска височина2000 m без понижаване на номиналните стойности

Защитни меркиTC в съответствие с IEC 60068

TC в съответствие с DIN 50016

Продуктови сертификатиCB Scheme

CCC

UL

CSA

EAC

CE

UKCA

СтандартиEN/IEC 60947-4-1

GB/T 14048.4

UL 60947-4-1

CSA C22.2 No 60947-4-1

JIS C8201-4-1

Степен на защита IPIP20 в съответствие с VDE 0106

температура на околната среда за съхранени-50-80 °C

Устойчивост на горенеV1 в съответствие с UL 94

Изискване 2 в съответствие с NF F 16-101

Изискване 2 в съответствие с NF F 16-102
