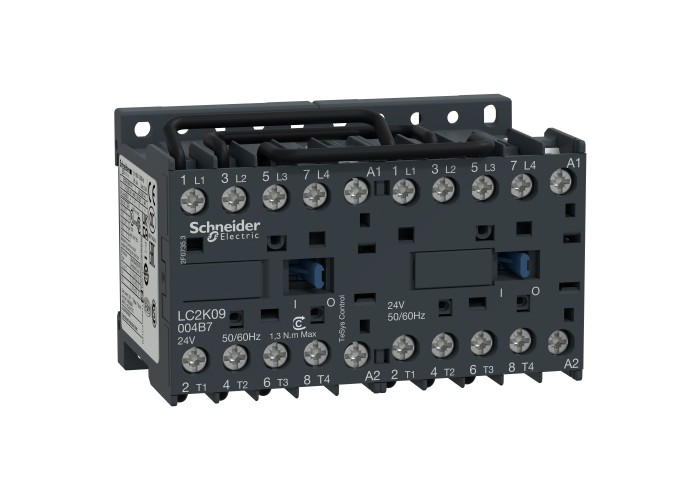

Schneider Electric LC2K09004F7 - TeSys k - Реверсивен контактор 9A, 4P VIS 110V 50/60Hz бобина

Основни

Гама на продуктаTeSys K

тип ключалкамеханичен

Тип продукт или компонентchangeover contactor

Тип управляващо напрежениеAC при 50/60 Hz

[Uc] Управляващо напрежение110 V AC 50/60 Hz

[Ue] Изолационно напрежениеЕлектрическа верига: 600 V в съответствие с UL 508

Електрическа верига: 690 V в съответствие с IEC 60947-4-1

Електрическа верига: 600 V в съответствие с CSA C22.2 No 14

[Ue] номинално работно напрежениеЕлектрическа верига: 690 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Брой полюси4P

Електрическа устойчивост0.16 Mcycles 20 A AC-1при Ue ≤ 690 V

Затягащ момент0.8-1.3 N.m Самозатягащи се клеми Philips No 2

0.8-1.3 N.m Самозатягащи се клеми Плосък Ø 6 mm

0.8-1.3 N.m Самозатягащи се клеми pozidriv No 2

Категория за оползотворяванеAC-1

Категория на защитаIII

Контакти4 NO

Механична издръжливост5 Mcycles

Монтажна подпораПластина

шина

Наименование на продуктаTeSys K

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Номинален действащ ток на претоварване110 A AC for Електрическа верига conforming to IEC 60947

Номинален параметър на предпазителя25 A gG at ≤ 440 V for Електрическа верига

25 A aM for Електрическа верига

Номинален работен ток20 A (at < 60 °C) at ≤ 440 V AC AC-1 for Електрическа верига

Номинален термичен ток20 A (at 60 °C) for Електрическа верига

Номинална изключвателна способност110 A at 220...230 V conforming to IEC 60947

110 A at 380...400 V conforming to IEC 60947

110 A at 415 V conforming to IEC 60947

110 A at 440 V conforming to IEC 60947

80 A at 500 V conforming to IEC 60947

70 A at 660...690 V conforming to IEC 60947

Гама на продуктаTeSys

Представяне на устройствотоpreassembled with reversing power busbar

Приложение на контактораРезистивен товар

Приложение на устройствотоКонтрол

Продуктови сертификатиCB Scheme

CCC

UL

CSA

EAC

CE

UKCA

Работен обхват3600 cyc/h

Работно време10...20 ms coil energisation and NO closing

10...20 ms coil de-energisation and NO opening

Свързване - клеморедСамозатягащи се клеми 1 кабел(и)1.5-4 mm²Твърд

Самозатягащи се клеми 1 кабел(и)0.75-4 mm²гъвкав без накрайник на кабела

Самозатягащи се клеми 1 кабел(и)0.34-2.5 mm²гъвкав с накрайник на кабела

Самозатягащи се клеми 2 кабел(и)1.5-4 mm²Твърд

Самозатягащи се клеми 2 кабел(и)0.75-4 mm²гъвкав без накрайник на кабела

Самозатягащи се клеми 2 кабел(и)0.34-1.5 mm²гъвкав с накрайник на кабела

Средна стойност на импеданса3 mOhm - Ith 20 A 50 Hz for Електрическа верига

СтандартиEN/IEC 60947-4-1

GB/T 14048.4

UL 60947-4-1

CSA C22.2 No 60947-4-1

JIS C8201-4-1

Съкратено наименование на устройствотоLC2K

Устойчивост на ток на късо съединение90 A 50 °C - 1 s for Електрическа верига

85 A 50 °C - 5 s for Електрическа верига

80 A 50 °C - 10 s for Електрическа верига

60 A 50 °C - 30 s for Електрическа верига

45 A 50 °C - 1 мин for Електрическа верига

40 A 50 °C - 3 мин for Електрическа верига

20 A 50 °C - ≥ 15 мин for Електрическа верига

Допълнителни устройства

Граници на управляващото напрежение на бобоперативен: 0.8...1.15 Uc (at < 50 °C)

Отпадане: 0.2...0.75 Uc (at < 50 °C)

Код за съвместимостLC2K

Консумация на електроенергия в състояние "ho4.5-4.5 VA (at 20 °C)

Пускова мощност в VA30-30 VA (at 20 °C)

Топлинно разпръскване1.3-1.3 W

Околна среда

Нето тегло на продукта0.38 kg

Допустима надморска височина2000 m без понижаване на номиналните стойности

Защитни меркиTC в съответствие с IEC 60068

TC в съответствие с DIN 50016

Механична устойчивостУдар Затворен контактор на ос X: 10 Gn for 11 ms в съответствие с IEC 60068-2-27

Удар Затворен контактор на ос Y: 15 Gn for 11 ms в съответствие с IEC 60068-2-27

Удар Затворен контактор на ос Z: 15 Gn for 11 ms в съответствие с IEC 60068-2-27

Удар Отворен контактор на ос X: 6 Gn за 11 ms в съответствие с IEC 60068-2-27

Удар Отворен контактор на ос Y: 10 Gn for 11 ms в съответствие с IEC 60068-2-27

Удар Отворен контактор на ос Z: 10 Gn for 11 ms в съответствие с IEC 60068-2-27

Вибрации Затворен контактор: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6

Вибрации Отворен контактор: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6

Степен на защита IPIP20 в съответствие с VDE 0106

температура на околната среда за съхранени-50-80 °C

Температура на околния въздух при работа-25-50 °C

Устойчивост на горенеV1 в съответствие с UL 94

Изискване 2 в съответствие с NF F 16-101

Изискване 2 в съответствие с NF F 16-102

Широчина90 mm

Височина58 mm

Дълбочина57 mm
