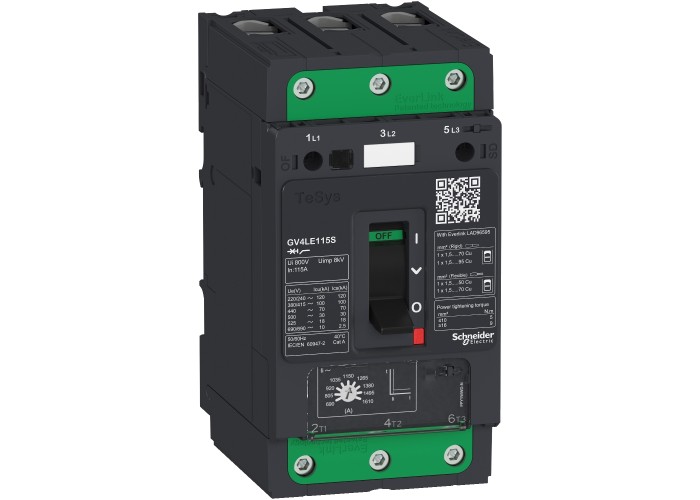

Schneider Electric GV4LE115S - TeSys GV4 - Магнитна моторна защита - 115A 3P - с EverLink клеми

Основни

Гама на продуктаTeSys GV4

Тип продукт или компонентmotor circuit breaker

Наименование на продуктаTeSys GV4

TeSys Deca

Гама на продуктаTeSys Deca

Приложение на устройствотоmotor protection

Съкратено наименование на устройствотоGV4L

Техлнология изкючвателно устройствомагнитен

електронен

Допълнителни устройства

Тип управлениещифт

[In] номинален ток115 A

[Ue] Изолационно напрежение800 V AC 50/60 Hz в съответствие с IEC 60947-2

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение8 kVв съответствие сIEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-1

Директен конекторБез

Електрическа устойчивост10000 cycles за AC-3 при 440 V In/2

5000 cycles за AC-3 при 440 V In

Затягащ момент9 N.m 16-95 mm²

5 N.m 1.5-10 mm²

Изключвателна способност120 kA Icu при 220...240 V AC 50/60 Hz в съответствие с IEC 60947-2

100 kA Icu при 380...415 V AC 50/60 Hz в съответствие с IEC 60947-2

70 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

30 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2

18 kA Icu при 525 V AC 50/60 Hz в съответствие с IEC 60947-2

10 kA Icu при 660...690 V AC 50/60 Hz в съответствие с IEC 60947-2

Категория за оползотворяванеКатегория А в съответствие с IEC 60947-2

AC-3 в съответствие с IEC 60947-4-1

Магнитен ток на задействане480-1120 A

максимален [Ie] номинален работен ток25 cyc/h

Механична издръжливост40000 cycles

Механична устойчивостВибрации: +/- 1 mm 2...13.2 Hz в съответствие с IEC 60068-2-6

Вибрации: 0.7 gn 13.2...100 Hz в съответствие с IEC 60068-2-6

Удар: 15 gn 11 ms в съответствие с IEC 60068-2-27

Моторна мощност в kW37-37 kW при 400...415 V AC 50/60 Hz

45-45 kW при 400...415 V AC 50/60 Hz

55-55 kW при 400...415 V AC 50/60 Hz

45-45 kW при 500 V AC 50/60 Hz

55-55 kW при 500 V AC 50/60 Hz

75-75 kW при 500 V AC 50/60 Hz

75-75 kW при 660...690 V AC 50/60 Hz

90-90 kW при 660...690 V AC 50/60 Hz

110-110 kW при 660...690 V AC 50/60 Hz

Номинален термичен ток115 A съответстващ на IEC 60947-4-1

Номинална отговорностпродължителен в съответствие с IEC 60947-4-1

Работно положениеВсяка позиция

Свързване - клеморедEverLink BTR винтови клеми (горен) 1 кабел(и)1.5-70 mm² - Твърд

EverLink BTR винтови клеми (горен) 1 кабел(и)1.5-50 mm² - гъвкав

EverLink BTR винтови клеми (Дъно) 1 кабел(и)2.5-95 mm² - Твърд

EverLink BTR винтови клеми (Дъно) 1 кабел(и)2.5-70 mm² - гъвкав

Топлинно отделяне на полюса6.1 W

Нето тегло на продукта1.5 kg

Широчина81 mm

Височина155 mm

Дълбочина116 mm

Цвятсив (RAL 7016)

Околна среда

издръжливост на климатични условия в съответствие с IACS E10

Ниво на замърсяване3

Огнеупорно960 °C в съответствие с IEC 60695-2-11

Продуктови сертификатиIEC

CCC

EAC

EU-RO MR

СтандартиEN/IEC 60947-2

EN/IEC 60947-4-1

Степен на защита IK IK07 в съответствие с IEC 62262

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C

Допустима надморска височина5000 m
