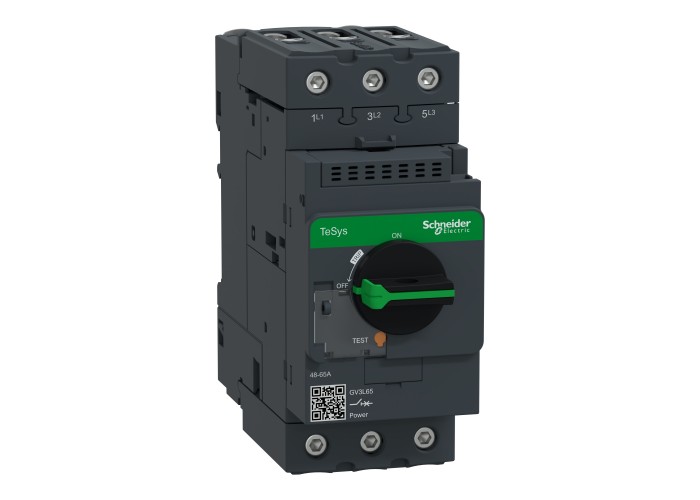

Schneider Electric GV3L65 - TeSys GV3 - Магнитен моторен прекъсвач - 65 A -EverLink BTR конектори, въртяща ръкохватка

Основни

Гама на продуктаTeSys GV3

TeSys Deca

Тип продукт или компонентmotor circuit breaker

Наименование на продуктаTeSys GV3

TeSys Deca

Гама на продуктаTeSys Deca

Приложение на устройствотоmotor protection

Съкратено наименование на устройствотоGV3L

Техлнология изкючвателно устройствомагнитен

Допълнителни устройства

тип на мрежатаAC

Тип управлениевъртяща се дръжка

Нето тегло на продукта0.96 kg

[In] номинален ток65 A

[Ue] Изолационно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-1

Директен конекторБез

Електрическа устойчивост50000 cycles за AC-3 при 415 V In

Затягащ момент5 N.m Самозатягащи се клеми

Изключвателна способност100 kA Icu при 230/240 V AC 50/60 Hz

50 kA Icu при 400/415 V AC 50/60 Hz

50 kA Icu при 440 V AC 50/60 Hz

12 kA Icu при 500 V AC 50/60 Hz

6 kA Icu при 690 V AC 50/60 Hz

Категория за оползотворяванеКатегория А в съответствие с IEC 60947-2

Код за съвместимостGV3L

Магнитен ток на задействане910-910 A

максимален [Ie] номинален работен ток25 cyc/h

Механична издръжливост50000 cycles

Моторна мощност в kW30-30 kW при 400/415 V AC 50/60 Hz

37-37 kW при 500 V AC 50/60 Hz

55-55 kW при 690 V AC 50/60 Hz

Начин на монтаж35 mm симетрични DIN шина: монтаж

панел: Завити (с 3 x M4 винта)

Работна изключвателна възможност при късо съединение100 % при 230/240 V AC 50/60 Hz

100 % при 400/415 V AC 50/60 Hz

100 % при 440 V AC 50/60 Hz

50 % при 500 V AC 50/60 Hz

50 % при 690 V AC 50/60 Hz

Топлинно отделяне на полюса8 W

Честотна мрежа50/60 Hz

Широчина55 mm

Височина132 mm

Дълбочина136 mm

Цвяттъмносив

Околна среда

Допустима надморска височина3000 m

издръжливост на климатични условия в съответствие с IACS E10

Механична устойчивостУдар: 15 Gn for 11 ms Отворен контактор

Удар: 30 Gn for 11 ms Затворен контактор

Вибрации: 4 Gn, 5...300 Hz

Огнеупорно960 °C в съответствие с IEC 60695-2-11

Продуктови сертификатиCCC

UL

CSA

EAC

LROS (регистър на корабоплаването на Lloyds)

BV

ABS

DNV-GL

UKCA

СтандартиEN/IEC 60947-2

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-20-60 °C
