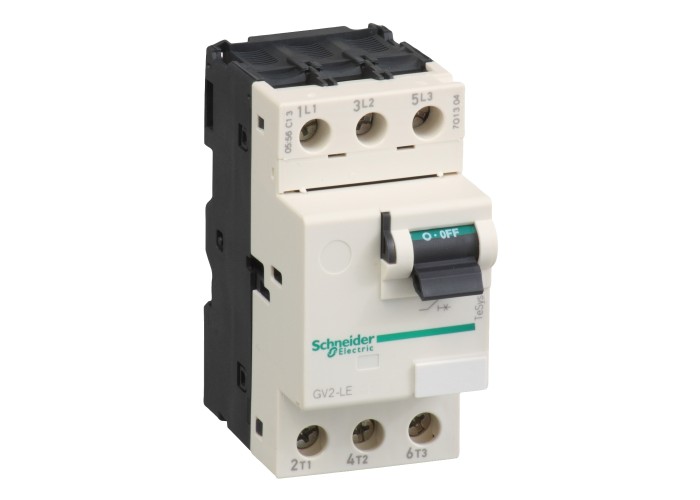

Schneider Electric GV2LE16 - TeSys GV2 - Магнитен моторен прекъсвач 14A

Основни

Гама на продуктаTeSys GV2

Тип продукт или компонентmotor circuit breaker

Наименование на продуктаTeSys GV2

Гама на продуктаTeSys Deca

Приложение на устройствотоmotor protection

Съкратено наименование на устройствотоGV2LE

Техлнология изкючвателно устройствомагнитен

Допълнителни устройства

тип на мрежатаAC

Тип управлениещифт

Нето тегло на продукта0.33 kg

[In] номинален ток14 A

[Ue] Изолационно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-1 § 7-1-6

Директен конекторБез

Електрическа устойчивост100000 cycles за AC-3 при 415 V In

100000 cycles за AC-3e при 415 V In

Затягащ момент1.7 N.m Самозатягащи се клеми

Изключвателна способност100 kA Icu при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2

15 kA Icu при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2

8 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

6 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2

3 kA Icu при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

Категория за оползотворяванеКатегория А в съответствие с IEC 60947-2

AC-3 в съответствие с IEC 60947-4-1

AC-3e в съответствие с IEC 60947-4-1

Код за съвместимостGV2LE

Магнитен ток на задействане170-170 A

максимален [Ie] номинален работен ток40 cyc/h

Механична издръжливост100000 cycles

Моторна мощност в kW5.5-5.5 kW при 400/415 V AC 50/60 Hz

7.5-7.5 kW при 500 V AC 50/60 Hz

9-9 kW при 690 V AC 50/60 Hz

11-11 kW при 690 V AC 50/60 Hz

Начин на монтаж35 mm симетрични DIN шина: монтаж

панел: Завити (с адапторна плоча)

Номинален термичен ток14 A съответстващ на IEC 60947-4-1

Номинална отговорностпродължителен в съответствие с IEC 60947-4-1

Работна изключвателна възможност при късо съединение100 % при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2

50 % при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2

50 % при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

75 % при 500 V AC 50/60 Hz в съответствие с IEC 60947-2

75 % при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

Топлинно отделяне на полюса1.8 W

Честотна мрежа50/60 Hz в съответствие с IEC 60947-2

Широчина45 mm

Височина89 mm

Дълбочина78.5 mm

Цвяттъмносив

Околна среда

Допустима надморска височина2000 m

издръжливост на климатични условия в съответствие с IACS E10

Механична устойчивостУдар: 30 Gn for 11 ms

Вибрации: 5 Gn, 5...150 Hz

Огнеупорно960 °C в съответствие с IEC 60695-2-11

Продуктови сертификатиCCC

UL

CSA

EAC

LROS (регистър на корабоплаването на Lloyds)

BV

RINA

DNV-GL

UKCA

IECEE CB Scheme

СтандартиEN/IEC 60947-2

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Степен на защита IK IK04

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-20-60 °C
