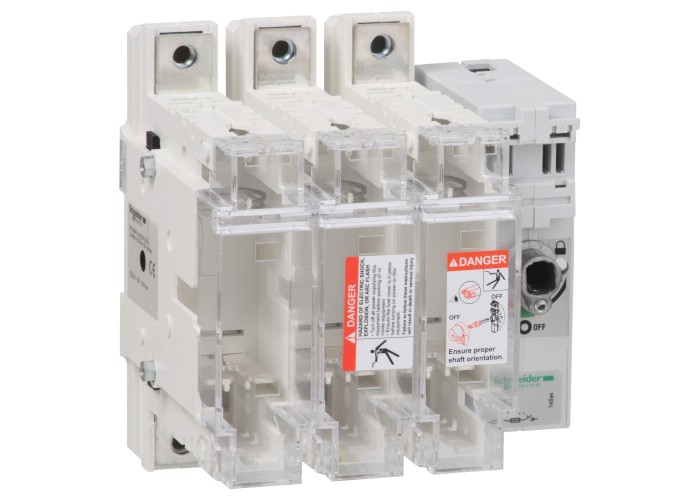

Schneider Electric GS2LL3 - TeSys GS - Разединител стоп.предп. 3X 160A 00

Основни

Тип защитени полюси3t

Тип и състав на контактите3 NO

тип на мрежатаAC

DC

Тип предпазителDIN

Тип продукт или компонентswitch-disconnector-fuse

Брой полюси3P

Наименование на продуктаTeSys GS

Номинален работен ток125 A при 440 V 2 poles in series per phase DC-23A

125 A при 440 V 2 poles in series per phase DC-23B

125 A при 690 V AC-23A

125 A при 690 V AC-23B

160 A при 400 V AC-23A

160 A при 400 V AC-23B

160 A при 500 V AC-23A

160 A при 500 V AC-23B

Номинален термичен ток160 A (at 40 °C)

Гама на продуктаTeSys

Размер на предпазителя00

Съкратено наименование на устройствотоGS2L

Честота на мрежата50/60 Hz

Допълнителни устройства

[Ue] Изолационно напрежение750 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Making capacity1600 A при 400 V AC-23B

Type of operating handleвъншен дясна страна

external frontal

Електрическа устойчивост1000 cycles AC-23A

1000 cycles AC-23B

200 cycles DC-23A

200 cycles DC-23B

Затягащ моментЕлектрическа верига: 12-12 N.m

Изключвателна способност1280 A при 400 V (AC-23B)

Код за съвместимостGS2L

Механична издръжливост10000 cycles

Монтажна подпораПластина

Номинален действащ ток на късо съединение100 kA при 400 V със защита от gG предпазители

Номинална работна мощност в W80 kW при 400 V

110 kW при 500 V

110 kW при 690 V

Свързване - клеморедЕлектрическа верига: шини20-20 mm²

Електрическа верига: пръстенови клеми50-95 mm²

устойчивост на късо съединение22.7 kA

Околна среда

Огнеупорно850 °C fuse cover в съответствие с IEC 60695-2-1

960 °C Тяло в съответствие с IEC 60695-2-1

Продуктови сертификатиCE

СтандартиIEC 60947-3

Степен на защита IPIP20 в съответствие с IEC 60529 (с клемен капак)

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-20-70 °C

Нето тегло на продукта1.8 kg

Широчина148 mm

Височина162 mm

Дълбочина126.5 mm
