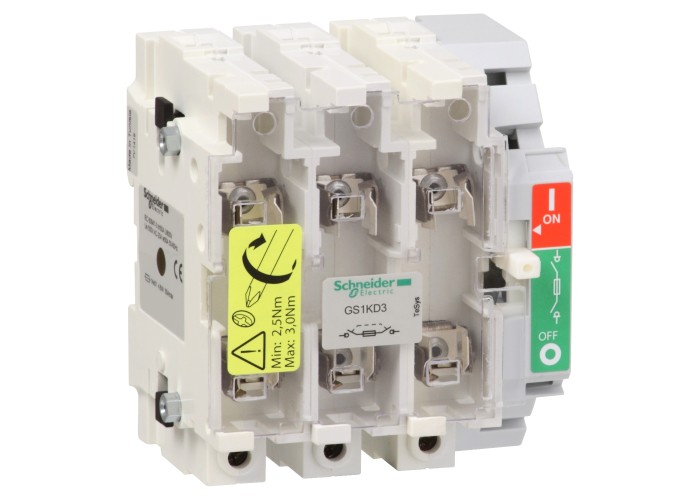

Schneider Electric GS1KD3 - TeSys GS - Разединител 3X125A 22X58

Основни

Тип защитени полюси3t

Тип и състав на контактите3 NO

тип на мрежатаDC

AC

Тип предпазителNFC

Тип продукт или компонентswitch-disconnector-fuse

Брой полюси3P

Наименование на продуктаTeSys GS

Номинален работен ток100 A при 440 V 2 poles in series per phase DC-23A

100 A при 440 V 2 poles in series per phase DC-23B

100 A при 690 V с клемен капак AC-23A

100 A при 690 V с клемен капак AC-23B

125 A при 400 V AC-23A

125 A при 400 V AC-23B

125 A при 500 V AC-23A

125 A при 500 V AC-23B

Номинален термичен ток125 A (at 40 °C)

Гама на продуктаTeSys

Приложение на устройствотоЗащита

Размер на предпазителя22 x 58 mm

Съкратено наименование на устройствотоGS1 K

Честота на мрежата50/60 Hz

Допълнителни устройства

[Ue] Изолационно напрежение750 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Making capacity1250 A при 400 V AC-23B

Type of operating handledirect right side

Електрическа устойчивост1000 cycles AC-23A

1000 cycles AC-23B

Затягащ моментЕлектрическа верига: 12-12 N.m шини

Електрическа верига: 12-12 N.m пръстенови клеми

Изключвателна способност11 W

1000 A при 400 V (AC-23B)

Код за съвместимостGS1 K

Механична издръжливост10000 cycles

Монтажна подпораПластина

Номинален действащ ток на късо съединение100 kA при 400 V със защита от gG предпазители

Номинална работна мощност в W90 kW при 690 V

63 kW при 400 V

90 kW при 500 V

Свързване - клеморедЕлектрическа верига: шини

Електрическа верига: пръстенови клеми35-95 mm² гъвкав

устойчивост на късо съединение20 kA

Околна среда

Нето тегло на продукта1.5 kg

Защитни меркиTH

Огнеупорно850 °C fuse cover в съответствие с IEC 60695-2-1

960 °C Тяло в съответствие с IEC 60695-2-1

Продуктови сертификатиCE

СтандартиIEC 60947-3

Степен на защита IPIP20 в съответствие с IEC 60529 (с клемен капак)

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-20-70 °C

Широчина150 mm

Височина162 mm

Дълбочина116 mm
