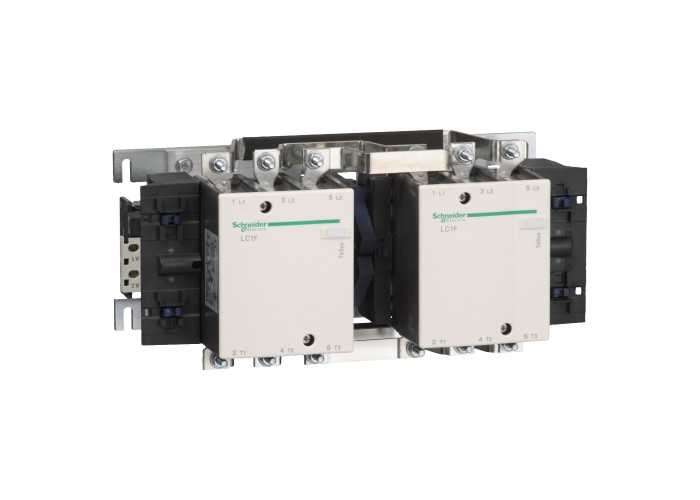

Schneider Electric LC2F115 - TeSys F - Реверсивен контактор MOTEUR 115A 3P NU

Основни

Гама на продуктаTeSys F

тип ключалкамеханичен

Тип продукт или компонентreversing contactor

[Ue] Изолационно напрежение1000 V в съответствие с IEC 60947-4-1

1500 V в съответствие с VDE 0110 група C

[Ue] номинално работно напрежение≤ 1000 V AC 50/60 Hz

≤ 460 V DC

[Uimp] Устойчивост на импулсно напрежение8 kV

Брой полюси3P

Затягащ моментЕлектрическа верига: 10 N.m

Контролна верига: 1.2 N.m

Категория за оползотворяванеAC-1

AC-3

Категория на защитаIII

Контакти3 NO

Монтажна подпораПластина

Моторна мощност в kW55 kW при 380...400 V AC 50/60 Hz

59 kW при 415 V AC 50/60 Hz

59 kW при 440 V AC 50/60 Hz

65 kW при 1000 V AC 50/60 Hz

75 kW при 500 V AC 50/60 Hz

30 kW при 220...240 V AC 50/60 Hz

80 kW при 660...690 V AC 50/60 Hz

Наименование на продуктаTeSys F

Номинален действащ ток на претоварване1150 A AC conforming to IEC 60947-4-1

Номинален параметър на предпазителя125 A aM at ≤ 440 V

200 A gG at ≤ 440 V

Номинален работен ток200 A (at < 40 °C) at ≤ 440 V AC AC-1

115 A (at < 55 °C) at ≤ 440 V AC AC-3

Номинален термичен ток200 A (at 40 °C)

Номинална изключвателна способност920 A conforming to IEC 60947-4-1

Гама на продуктаTeSys

Представяне на устройствотоpreassembled with reversing power busbar

Приложение на контакторамоторен контрол

Резистивен товар

Продуктови сертификатиRMRoS

CCC

UL

RINA

LROS (регистър на корабоплаването на Lloyds)

CB

DNV

CSA

ABS

UKCA

Свързване - клеморедЕлектрическа верига: Конектор 1 кабел(и)95-95 mm²

Електрическа верига: пръстенови клеми 1 кабел(и)95-95 mm²

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-2.5 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²Твърд без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²Твърд без накрайник на кабела

Електрическа верига: лента 2 кабел(и) - напречно сечение на шина:20 x 3 mm

Спомагателни контакти1 NO

Средна стойност на импеданса0.37 mOhm - Ith 200 A 50 Hz

СтандартиEN 60947-4-1

IEC 60947-4-1

JIS C8201-4-1

EN 60947-1

IEC 60947-1

Съкратено наименование на устройствотоLC2F

Топлинно отделяне на полюса5 W AC-3

Устойчивост на ток на късо съединение1100 A 40 °C - 10 s

640 A 40 °C - 30 s

520 A 40 °C - 1 мин

400 A 40 °C - 3 мин

320 A 40 °C - 10 min

Допълнителни устройства

Код за съвместимостLC2F

Околна среда

Нето тегло на продукта7.56 kg

Допустима надморска височина3000 m без понижаване на номиналните стойности

Допустима температура на околния въздух ок-40-70 °C

Защитни меркиTH

Механична устойчивостВибрации Отворен контактор: 2 Gn, 5...300 Hz

Вибрации Затворен контактор: 6 Gn, 5...300 Hz

Удар Отворен контактор: 9 Gn for 11 ms

Удар Затворен контактор: 15 Gn for 11 ms

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Степен на защита IPIP2X предна страна с покритие в съответствие с IEC 60529

IP2X предна страна с покритие в съответствие с VDE 0106

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-5-55 °C

Широчина345 mm

Височина162 mm

Дълбочина171 mm
