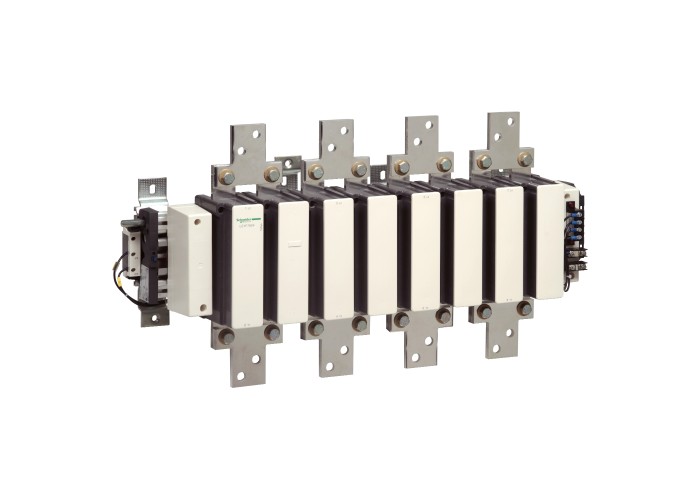

Schneider Electric LC1F7804 - TeSys F - КонтакторACTEUR 780A 4P NU

Основни

Гама на продуктаTeSys F

Тип продукт или компонентКонтактор

[Ue] номинално работно напрежение≤ 1000 V AC 50/60 Hz

≤ 460 V DC

Брой полюси4P

Категория за оползотворяванеAC-1

Контакти4 NO

Наименование на продуктаTeSys F

Номинален работен ток1600 A 40 °C) при ≤ 440 V AC AC-1

Гама на продуктаTeSys

Приложение на контактораРезистивен товар

Съкратено наименование на устройствотоLC1F

Допълнителни устройства

[Uc] Управляващо напрежение110...500 V AC 40...400 Hz with LX1/LX9 coil

48...440 V DC with LX4 coil

[Ue] Изолационно напрежение1000 V в съответствие с IEC 60947-4-1

1500 V в съответствие с VDE 0110 група C

[Uimp] Устойчивост на импулсно напрежение8 kV

Граници на управляващото напрежение на бобинатаоперативен: 0.85...1.1 Uc AC 40...400 Hz with LX1/LX9 coil

Отпадане: 0.2...0.4 Uc AC 40...400 Hz with LX1/LX9 coil

оперативен: 0.85...1.1 Uc DC with LX4 coil

Отпадане: 0.2...0.4 Uc DC with LX4 coil

Затягащ моментЕлектрическа верига: 58 N.m

Контролна верига: 1.2 N.m

Категория на защитаIII

Код за съвместимостLC1F

Консумация на електроенергия в състояние "hold-in"44-55 VA, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil

42-52 VA (at 20 °C)with LX4 coil

Механична издръжливост5 Mcycles

Монтажна подпораПластина

Номинален действащ ток на претоварване7800 A AC conforming to IEC 60947-4-1

Номинален параметър на предпазителя800 A aM at ≤ 440 V

1600 A gG at ≤ 440 V

Номинален термичен ток1600 A (at 40 °C)

Номинална изключвателна способност6240 A conforming to IEC 60947-4-1

Продуктови сертификатиUL

LROS (регистър на корабоплаването на Lloyds)

RINA

DNV

CCC

BV

CB

ABS

UKCA

Пускова мощност в VA1900-2300 VA, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil

1960-2420 VA (at 20 °C)with LX4 coil

Работен обхват600 cyc/h 55 °C

Работно време40...80 ms затваряне за with LX1/LX9 coil

130...230 ms отваряне за with LX1/LX9 coil

70...80 ms затваряне за with LX4 coil

100...130 ms отваряне за with LX4 coil

Свързване - клеморедЕлектрическа верига: лента 2 кабел(и) - напречно сечение на шина:100 x 5 mm

Електрическа верига: болтова връзка

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-2.5 mm²Твърд без накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²

Средна стойност на импеданса0.1 mOhm - Ith 1600 A 50 Hz

СтандартиIEC 60947-1

IEC 60947-4-1

EN 60947-1

JIS C8201-4-1

EN 60947-4-1

Топлинно отделяне на полюса250 W AC-1

Топлинно разпръскване22-22 W

Устойчивост на ток на късо съединение3000 A 40 °C - 3 мин

6250 A 40 °C - 10 s

5600 A 40 °C - 30 s

4600 A 40 °C - 1 мин

2200 A 40 °C - 10 min

Околна среда

Допустима температура на околния въздух ок-40-70 °C

Защитни меркиTH

Механична устойчивостВибрации Отворен контактор: 2.5 Gn, 5...300 Hz

Вибрации Затворен контактор: 5.5 Gn, 5...300 Hz

Удар Отворен контактор: 5 Gn for 1/2 sine wave (11 ms)

Удар Затворен контактор: 15 Gn for 1/2 sine wave (11 ms)

Степен на защита IPIP20 предна страна с покритие в съответствие с IEC 60529

IP20 предна страна с покритие в съответствие с VDE 0106

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-5-55 °C

Нето тегло на продукта48 kg

Допустима надморска височина3000 m Без отклонение

Широчина862 mm

Височина434 mm

Дълбочина255 mm
