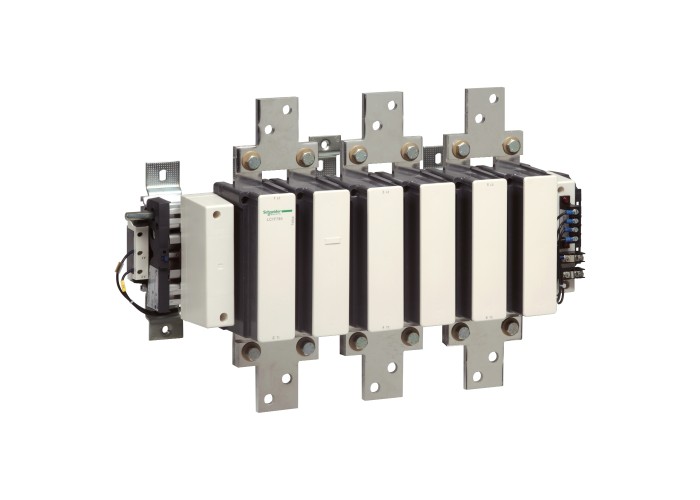

Schneider Electric LC1F780Q7 - TeSys F - Контактор 780A 3P 380V-50/60HZ

Основни

Гама на продуктаTeSys F

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение380 V AC 40...400 Hz

[Ue] номинално работно напрежение≤ 1000 V AC 50/60 Hz

≤ 460 V DC

Брой полюси3P

Категория за оползотворяванеAC-3

AC-4

AC-1

Номинален работен ток1600 A (at < 40 °C) at ≤ 440 V AC AC-1

780 A (at < 55 °C) at ≤ 440 V AC AC-3

Гама на продуктаTeSys

Приложение на контакторамоторен контрол

Резистивен товар

Съкратено наименование на устройствотоLC1F

Допълнителни устройства

Тип управляващо напрежениеAC при 40...400 Hz

[Ue] Изолационно напрежение1000 V в съответствие с IEC 60947-4-1

1500 V в съответствие с VDE 0110 група C

[Uimp] Устойчивост на импулсно напрежение8 kV

Граници на управляващото напрежение на бобоперативен: 0.85...1.1 Uc 40...400 Hz (при55 °C)

Отпадане: 0.2...0.4 Uc 40...400 Hz (при55 °C)

Затягащ моментКонтролна верига: 1.2 N.m

Електрическа верига: 58 N.m

Категория на защитаIII

Код за съвместимостLC1F

Консумация на електроенергия в състояние "ho50-50 VA, 40...400 Hz cos phi 0.9 (при20 °C)

Контакти3 NO

Механична издръжливост5 Mcycles

Монтажна подпораПластина

Моторна мощност в kW450 kW at 1000 V AC 50/60 Hz (AC-3)

400 kW at 380...400 V AC 50/60 Hz (AC-3)

425 kW at 415 V AC 50/60 Hz (AC-3)

425 kW at 440 V AC 50/60 Hz (AC-3)

450 kW at 500 V AC 50/60 Hz (AC-3)

475 kW at 660...690 V AC 50/60 Hz (AC-3)

220 kW at 220...230 V AC 50/60 Hz (AC-3)

110 kW at 400 V AC 50/60 Hz (AC-4)

Номинален параметър на предпазителя1600 A gG at ≤ 440 V

800 A aM at ≤ 440 V

Номинален термичен ток1600 A (at 40 °C)

Номинална изключвателна способност6240 A conforming to IEC 60947-4-1

Продуктови сертификатиLROS (регистър на корабоплаването на Lloyds)

DNV

RINA

RMRoS

CB

ABS

BV

CCC

UL

UKCA

Пускова мощност в VA2100-2100 VA, 40...400 Hz cos phi 0.9 (при20 °C)

Работен обхват600 cyc/h 55 °C

Работно време40...80 ms затваряне

130...230 ms отваряне

Разсейване на мощността на всеки полюс250 W AC-1

60 W AC-3

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-2.5 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²Твърд без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²Твърд без накрайник на кабела

Електрическа верига: лента 2 кабел(и) - напречно сечение на шина:100 x 5 mm

Електрическа верига: болтова връзка

Средна стойност на импеданса0.1 mOhm - Ith 1600 A 50 Hz

СтандартиEN 60947-1

IEC 60947-1

JIS C8201-4-1

EN 60947-4-1

IEC 60947-4-1

Топлинно разпръскване44-44 W

Устойчивост на ток на късо съединение3000 A 40 °C - 3 мин

6250 A 40 °C - 10 s

5600 A 40 °C - 30 s

4600 A 40 °C - 1 мин

2200 A 40 °C - 10 min

Околна среда

Нето тегло на продукта39.5 kg

Допустима надморска височина3000 m Без отклонение

Допустима температура на околния въздух ок-40-70 °C

Защитни меркиTH

Степен на защита IPIP20 предна страна с покритие в съответствие с IEC 60529

IP20 предна страна с покритие в съответствие с VDE 0106

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-5-55 °C

Широчина702 mm

Височина434 mm

Дълбочина255 mm
