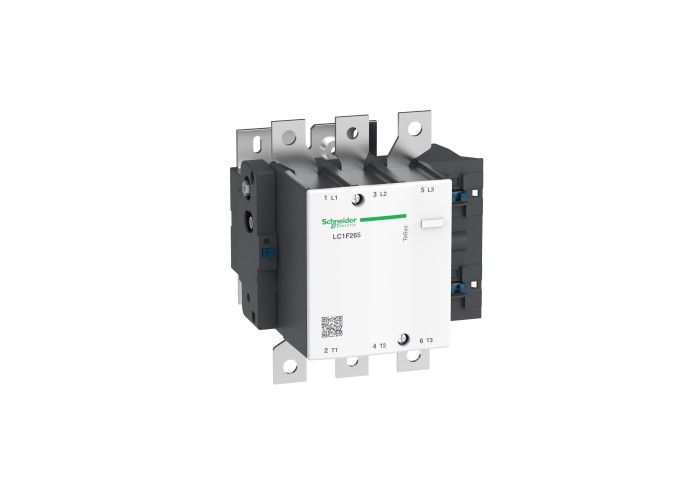

Schneider Electric LC1F265BD - TeSys F - Контактор 265A 3P 24V-DC

Основни

Гама на продуктаTeSys F

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение24 V DC

[Ue] номинално работно напрежение≤ 1000 V AC-1

≤ 690 V AC-3

≤ 690 V AC-4

≤ 460 V DC

Брой полюси3P

Категория за оползотворяванеAC-3

AC-1

AC-4

Номинален работен ток350 A (at < 40 °C) at ≤ 440 V AC AC-1

265 A (at < 55 °C) at ≤ 440 V AC AC-3

ОбхватTeSys

Приложение на контактораРезистивен товар

моторен контрол

Съкратено наименование на устройствотоLC1F

Допълнителни устройства

тип моторен стартерконтактор за директен пуск

Тип управляващо напрежениеDC Стандарт

[Ue] Изолационно напрежение1000 V в съответствие с IEC 60947-4-1

1500 V в съответствие с VDE 0110 група C

[Uimp] Устойчивост на импулсно напрежение8 kV

Граници на управляващото напрежение на бобоперативен: 0.85...1.1 Uc (при55 °C)

Отпадане: 0.15...0.2 Uc (при55 °C)

Затягащ моментКонтролна верига: 1.2 N.m

Електрическа верига: 35 N.m

Категория на защитаIII

Код за съвместимостLC1F

Консумация на мощност в състояние "hold-in"5-5 W при 20 °C

Контакти3 NO

Механична издръжливост10 Mcycles

Монтажна подпораПластина

Моторна мощност в kW132 kW at 380...400 V AC 50/60 Hz (AC-3)

140 kW at 415 V AC 50/60 Hz (AC-3)

140 kW at 440 V AC 50/60 Hz (AC-3)

160 kW at 500 V AC 50/60 Hz (AC-3)

160 kW at 660...690 V AC 50/60 Hz (AC-3)

147 kW at 1000 V AC 50/60 Hz (AC-3)

75 kW at 220...230 V AC 50/60 Hz (AC-3)

51 kW at 400 V AC 50/60 Hz (AC-4)

Напрежение върху бобината на контактора24 V DC Стандарт

Ниво на мощност55-100 kW при 200-240 V 3 фази

110-220 kW при 480-500 V 3 фази

110-220 kW при 380-440 V 3 фази

Номинален параметър на предпазителя315 A aM at ≤ 440 V

400 A gG at ≤ 440 V

Номинален термичен ток350 A (at 40 °C)

Номинална изключвателна способност2120 A conforming to IEC 60947-4-1

Продуктови сертификатиLROS (регистър на корабоплаването на Lloyds)

ABS

RINA

BV

CSA

UL

RMRoS

DNV

CB

UKCA

Пускова мощност в W750-750 W(при20 °C)

Работен обхват2400 cyc/h 55 °C

Работно време40...50 ms затваряне

40...65 ms отваряне

Разсейване на мощността на всеки полюс37 W AC-1

21 W AC-3

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-2.5 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²Твърд без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²Твърд без накрайник на кабела

Електрическа верига: лента 2 кабел(и) - напречно сечение на шина:32 x 4 mm

Електрическа верига: пръстенови клеми 1 кабел(и)240-240 mm²

Електрическа верига: Конектор 1 кабел(и)240-240 mm²

Електрическа верига: болтова връзка

Средна стойност на импеданса0.3 mOhm - Ith 350 A 50 Hz

СтандартиJIS C8201-4-1

IEC 60947-1

EN 60947-1

IEC 60947-4-1

EN 60947-4-1

Топлинно разпръскване5-5 W

Устойчивост на ток на късо съединение2200 A 40 °C - 10 s

1230 A 40 °C - 30 s

950 A 40 °C - 1 мин

620 A 40 °C - 3 мин

480 A 40 °C - 10 min

Околна среда

Допустима температура на околния въздух ок-40-70 °C

Защитни меркиTH

Степен на защита IPIP20 предна страна с покритие в съответствие с IEC 60529

IP20 предна страна с покритие в съответствие с VDE 0106

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-5-55 °C

Нето тегло на продукта7.44 kg

Допустима надморска височина3000 m Без отклонение

Широчина201.5 mm

Височина203 mm

Дълбочина213 mm
