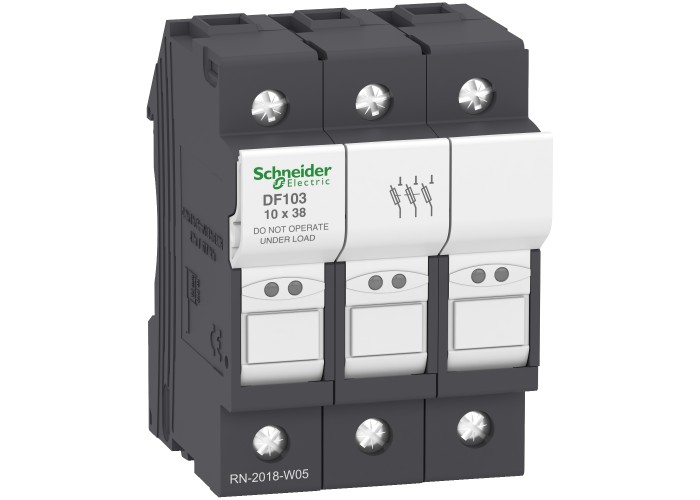

Schneider Electric DF103 - TeSys DF, LS1/GK1 - Разединител 32A за предпазител 10 X 38 M

Основни

Гама на продуктаTeSys fuse carriers

Тип предпазител, gG

, aM

Тип продукт или компонентfuse carrier

Тип управлениещифт padlockable

[Ue] Изолационно напрежение690 V AC

[Ue] номинално работно напрежение690 V AC

690 V DC

[Uimp] Устойчивост на импулсно напрежение6 kV

Брой полюси3P

Енергийно разсейване в W3 W maximum power dissipation by fuse

Категория за оползотворяванеAC-20B в съответствие с IEC 60947-3

DC-20B в съответствие с IEC 60947-3

Категория на защитаIII

Наименование на продуктаTeSys DF

Номинален работен ток32 A при 400 V AC

Номинален термичен ток32 A при < 20 °C

ОбхватTeSys

Размер на предпазителя10 x 38 mm

Съвместимост на продуктитеDF2CA fuse cartridge

DF2CN fuse cartridge

Съкратено наименование на устройствотоDF10

устойчивост на късо съединение120 kA 400 V в съответствие с IEC 60947-3

120 kA 500 V в съответствие с IEC 60947-3

Допълнителни устройства

product certificationsIEC

UL сертифициран

CSA

CCC

EAC

DNV-GL

Затягащ момент2.2 N.m PZ2

2.2 N.m Плосък Ø 5.5 mm

Количество в комплекткомплект от 4

Монтажна подпора35 mm симетрични DIN шина

Позиция за монтажвертикален +/- 23°)

Свързване - клеморедСамозатягащи се клеми 1 1-16 mm²твърд

Самозатягащи се клеми 2 1-6 mm²твърд

Самозатягащи се клеми 1 1-16 mm²гъвкав с или без

Самозатягащи се клеми 2 1-6 mm²гъвкав с или без

СтандартиEN/IEC 60947-3

EN/IEC 60269-2

UL 4248-1

CSA C22.2 No 4248-1

EN 45545-2: R22 HL2

Нето тегло на продукта0.126 kg

Широчина52.5 mm

Височина79.5 mm

Дълбочина61 mm

Околна среда

Код за съвместимостDF10

Ниво на замърсяване3

Огнеупорно960 °C в съответствие с IEC 60695-2-1

Степен на защита IPIP20

Температура на околния въздух при работа-40-70 °C with derating above 20°C

Температура на околния въздух при складира-40-70 °C

Допустима надморска височина0...2000 м
