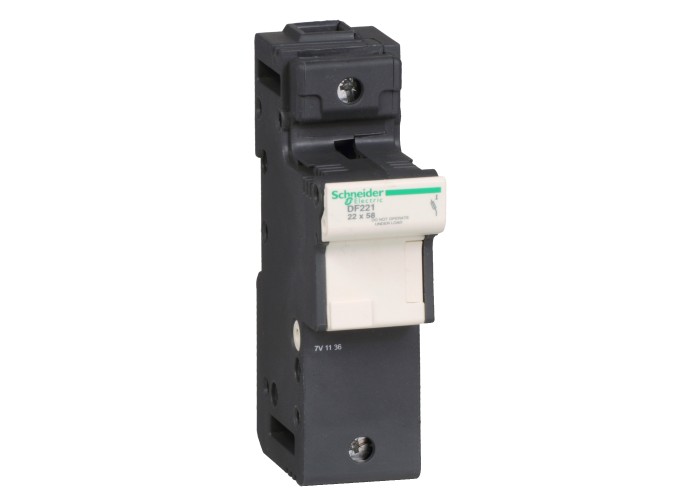

Schneider Electric DF221 - TeSys DF, LS1/GK1 - Разединител 125A за предпазител 22 X 58

Основни

Гама на продуктаTeSys fuse carriers

Тип предпазител, gG

, aM

Тип продукт или компонентfuse carrier

Тип управлениещифт

[Ue] Изолационно напрежение690 V AC

[Ue] номинално работно напрежение690 V AC

690 V DC

[Uimp] Устойчивост на импулсно напрежение8 kV

Брой полюси1P

Максимален ток на устойчивост19 kA with tubular links в съответствие с IEC 60269-1

Наименование на продуктаTeSys DF

Номинален работен ток125 A

Гама на продуктаTeSys

Размер на предпазителя22 x 58 mm

Съвместимост на продуктитеDF2FA fuse cartridge

DF2FN fuse cartridge

Съкратено наименование на устройствотоDF22

устойчивост на късо съединение120 kA 400 V в съответствие с IEC 60947-3

120 kA 500 V в съответствие с IEC 60947-3

80 kA 690 V в съответствие с IEC 60947-3

Допълнителни устройства

product certificationsIEC

UL сертифициран

CSA

EAC

Затягащ момент4 N.m

Количество в комплекткомплект от 6

Монтажна подпора35 mm симетрични DIN шина

Позиция за монтажвертикален +/- 23°)

Свързване - клеморедСамозатягащи се клеми 1 2.5-35 mm²твърд

Самозатягащи се клеми 2 2.5-25 mm²твърд

Самозатягащи се клеми 1 2.5-35 mm²гъвкав с или без

Самозатягащи се клеми 2 2.5-25 mm²гъвкав с или без

СтандартиEN/IEC 60947-3

EN/IEC 60269-2

UL 4248-1

CSA C22.2 No 4248-1

Нето тегло на продукта0.218 kg

Широчина35 mm

Височина127.5 mm

Дълбочина76.5 mm

Околна среда

Защитни меркиTH

Код за съвместимостDF22

Огнеупорно960 °C в съответствие с IEC 60695-2-1

Степен на защита IPIP20 в съответствие с IEC 60529

Температура на околния въздух при работа-20-60 °C with derating above 20°C

Температура на околния въздух при складира-40-80 °C
